RFID身份码发射器硬件设计

　　RFID作为一种新型自动识别技术，广泛应用于各种人员定位系统，如矿山矿井的井下人员定位系统。该系统的成功研制与广泛应用，有利于减少各种矿难中井下人员的伤亡，便于了解井下人员的即时动态情况。

　　身份码发射器作为井下人员定位系统中一个重要组成部分，其工作原理及硬件设计方案的选择直接影响到整个人员定位系统的功能及成本。下面就此系统部分提出一种硬件设计的可能性。

　　1 RFID技术在身份码发射器中的应用

　　RFID技术（中文又称射频识别技术）是一项利用射频信号实现无接触的信息传递和信息识别从而达到双向通信数据交换的识别技术。典型的射频识别系统主要包括身份码发射器（内有射频识别卡）和身份码接收器（内有阅读器）两个部分。

　　身份码发射器将几个主要模块集成到一块芯片中，芯片上有EEPROM 用来储存识别码或其它数据。EEPROM容量从几比特到几万比特。芯片外围仅需连接天线（无源电子标签还需要电池），完成与身份码接收器的通信u］。与条码、磁卡等传统的接触式识别技术不同的是，RFID技术支持的射频识别卡具有非接触式的特点，能用于较恶劣的环境，并且由于是无线传输，能辨识静止和运动的物体，可以作为井下人员的身份标识卡。

　　2 身份码发射器所属系统的总设计

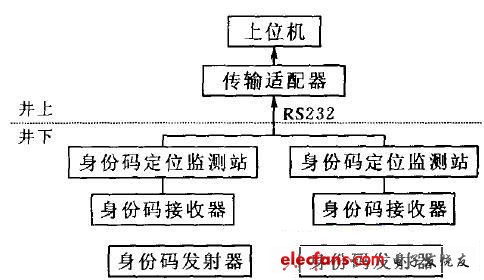

　　身份码发射器所属的整个系统见图1，工作原理如下：身份码接收器上安装的发射天线发出无线电加密信号，激活身份码发射器，以便向外发送高频载波信号，而后，身份码接收器上的接收天线负责接收发送过来的信号，经过调制解调后，通过RS485接口向上传给传输适配器，由其确认有效的信息后经RS232接口传递给上位机。而身份码发射器在系统中所属的地位，正好是第一步。

　　发射器一般安装在井下工作人员的矿工帽或腰带上，形成移动的被监测体。而身份码定位监测站则根据具体的监控区域放置不同的数量。传输适配器和上位机都安装在井上，方便工作人员及时统计了解井下情况。

　　图1 井下人员定位系统整体结构图
