宽频带E型微带天线的设计

　　介绍一种新型E型结构的微带天线。在U型微带天线中间加一段传输线构成新型E型微带天线，产生多点谐振，达到微带天线频带展宽的目的。这种天线在工作于4.25～5.366 GHz时，其相对带宽达到了23.2%，且采用了传统的同轴馈电，结构简单，易加工。

　　1 天线设计与分析

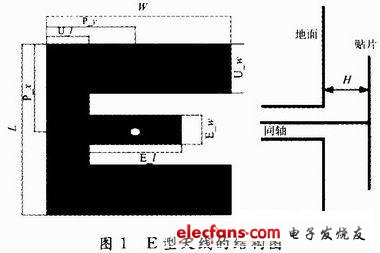

　　微带天线的结构如图1所示，贴片的长为L，宽为W，馈电点位置为(P_x，P_y)，U_l和U_w为U型天线尺寸，U型天线中间增加的微带线的长度和宽度分别为E_l和E_w，微带天线离地面的高度为H。当E_l为零时即为U型天线，E_l不为零时为E型天线。天线采用传统的同轴馈电方式。天线与地面之间采用空气为介质，减少采用高介电常数介质带来的损耗，同时呵达到增加频带宽度的目的。

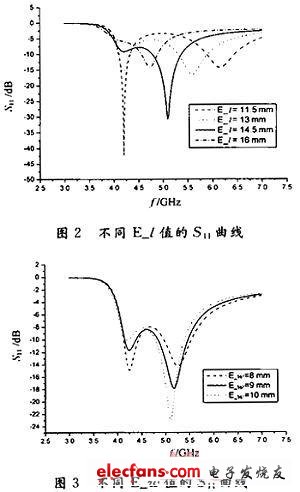

　　从图2可知，随着E_l的增大，高频谐振频率点变小，在E_l=14.5 mm时候高频谐振点获得较好的匹配，当E_l继续增大时候匹配变差。由图4可得，随着E_w增大，低频谐振点匹配变差，而高频谐振点匹配变好。通过调节中间传输线的长度E_l和宽度E_w可获得两个匹配较好的谐振频率点。

　　如图4可得，随着P_y的值增大，天线匹配越好，但是天线工作频带变小。通过调节P_y值，可获得最佳的天线匹配和频带的展宽。
