基于蓝牙技术的PSTN语音网关设计与实现方案

　　近年来随着通信技术的迅猛发展，人们在享受移动通信带来的便捷性的同时，也承担了一些相应的负面影响：首先是手机微波辐射，长时间的微波辐射会引起人体神经衰弱、心悸胸闷、头晕目眩、精神不振等病症，并可能会造成的严重的恶性脑瘤;其次移动通信网络和固话网络之间的切换，多数人既是移动通信网的用户，同时也是固话网用户，而两者之间的不兼容性造成了通信资源浪费。因此，人们对于移动通信网络和同话网络之间的无缝切换需求在不断提高。

　　1 系统方案的分析与论证

　　1.1 需求分析

　　当前，许多用户因为不同的应用需求，同时拥有移动通信网和固话网两种通信业务，尤其是商务用户，往往拥有多部移动手机，在室内办公时常常会因为接听不同的电话而手忙脚乱。

　　而且由于手机通信是不间断地与发射基站联系，而必定需要接收和发送强力的通讯电波。在使用手机过程中，天线恰恰离大脑最近，所以会对人脑有负面影响。

　　人们迫切地需要一款设备，使得只通过固定电话即可接听所有通信网络的来电。眼下较热门的固网和移动网融合（Fixed-mobile eonver gence，FMC）正是这些用户的切实需要。

　　文中通过设计一款蓝牙PSTN网关把所有手机来电转移到固定电话，达到移动通信网和固话网的融合，使得用户可以通过同定电话接听所有的来电，也完全避免了手机对人体的频繁辐射，满足了用户“一机多接”和健康环保的需求。

　　1.2 经济效益

　　根据市场研究公司Informa Telecoms&Media报告：到2011年，全球FMC用户将达到9 200万，FMC收入也将达到280亿美元，占全球移动用户总数的3%。

　　FMC在是个新兴市场，未来拥有巨大的发展潜力，在市场具有较大的经济效益。

　　1.3 社会效益

　　方案具有使用方便、成本低廉、绿色环保等优点。推广开来能为人们的工作生活带来便利，提高通信网络资源的利用率，响应现在人们绿色生活的提议，具有一定的社会效益。

　　文中的研究设计针对现在的FMC提出了一种新的设计思路和解决方案，阐述了一种实用性很强的嵌入式蓝牙网关系统的开发方法。

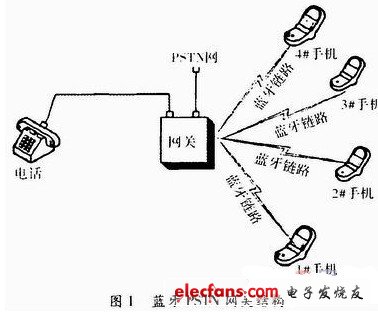

　　蓝牙（Bluetooth）是一种短距离无线通信技术，支持点对点及对多点的通信。目前几乎所有的移动通信网手机都支持蓝牙技术，所以文中通过设计一款嵌入式蓝牙PSTN网关，即可实现手机通过蓝牙无线方式接入固话网络（Public Switched Telephone Network，PSTN）。这样利用网关，用户手机可以转移到固定电话上，避免了手机造成的微波辐射伤害，也充分利用了现有网络资源，其结构如图1所示。

　　2 系统总体设计

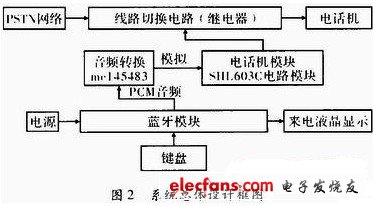

　　设计主要由蓝牙模块、音频编解码模块和电话机接口模块等几部分组成。其系统总体设计框图入图2所示。

　　网关控制器接收到蓝牙模块发来的数据并通过协议栈解释为摘机、挂机、来电显示等命令，按照相应命令通过线路切换电路进行网络间的切换，当通话链接建立后，手机将语音数据通过蓝牙的SCO链路转接到MC145483芯片转换为模拟信号，最后送往电话机模块。来电姓名、电话号码在液晶屏上显示，键盘用来进行网络线路的切换。
