自制PC遥控器

　　今天为大家介绍一款简单好用的PC红外遥控，所用的元器件也很少，购买方便价格也只在20元左右，而且有很好的扩展性。

　　自制PC遥控器电路的基本原理就是通过红外接收头收集红外信号，当有红外信号进来时，单片机AT89C2051软件执行中断并对采集到的红外信号进行解码，并从串口送到PC，PC软件Girder收到串口发来的字符再根据定义做出相应的命令操作(Girder的基本使用方法请查看<打造超级PC遥控器>)。电路中使用了几个简单的元件做成串口窃电电路，使这个遥控器不需要再外接电源，插到串口上就可以使用了，可以说是即插即用呀：)。安装好后，运行Girder后，指示灯LED1就开始闪烁，表明电路正常工作了，这时就可以使用你的遥控器了，当关闭Girder后电路板的电源也会被切断，指示灯熄灭。下面是制作过程和具体的一些注意事项等。

　　图一是这个遥控接收器的全部电原理图。要用到具体元器件和参数就请看表一了。呵，这些元器件是再普通不过的了，花上二十元就可以到电子市场买到了，想想看市场上一个PC遥控接收器也不便宜呀，这等差距身为DIYer的我们怎能不DIY一下呀?呵呵。图二是元件的外观图。

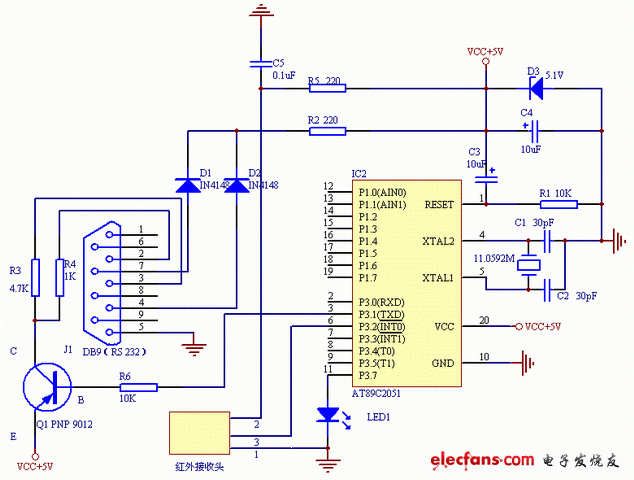

　　图一　电原理图()

　　元件数量元件参数

　　一体化红外接收头1一体化红外接收头

　　DB9串行口插座1公、母头均可

　　AT89C20511AT89C1051或4051也可

　　11.0592M晶振1　11.0592M

　　D1，D22整流二极管IN4148

　　D315.1V稳压二极管

　　R1,R6110K电阻

　　R2，R52220欧电阻

　　R314.7K电阻

　　C1，C2230pF电容

　　C3,C4/span>210uF电解电容

　　C510.1uF电容

　　Q11三极管9012

　　LED11发光二极管

　　彩电遥控1SAA3010芯片

　　串行连接线1可自购接头制作

　　表一　元件表

　　图二　元件外观图

　　图二中的DB9针串口插座是公头的，也可以用母头的，都没有关系，只是用的连接线不同，无论你使用那种，在焊电路时都要看清引脚的序号(插座上打有序号)，搞错了就不好了。图三是元件中的一体化红外遥控接收头和三极管9012的引脚示意图，要注意的是图中的9012的引脚示意图只是我购买到的9012的引脚极性示意图，可能和你购买到的不同，在装到电路板上时先有万用表测好它的引脚极性，已免意外损坏元件。什么?不会测，那要找找相关的资料学学了，或是让朋友代劳，要不就在买元件时让商家告你。收集好元件，我们就可以动手做了。

　　图三　两个重要元件的引脚示意图
