小型无线射频识别系统设计

时间:2012-03-12 15:59

人气:

作者:admin

标签: 射频识别  无线射频

导读:小型无线射频识别系统设计-当今各种智能化控制系统离不开数据信息的传输。其中,无线数据传输是区别于传统有线传输的新型传输方式,系统不需要传输线缆且成本低廉。为单片机匹...

  当今各种智能控制系统离不开数据信息的传输。其中,无线数据传输是区别于传统有线传输的新型传输方式,系统不需要传输线缆且成本低廉。为单片机匹配相应的无线通信接口电路,即可实现单片机之间或单片机与微机之间的无线数据传输。目前常用的无线通信接口电路,是以无线收发芯片为核心的电路。当数据传输时,在软件设计中采取必要的抗干扰措施和识别措施,可以有效地避免干扰,达到满意的通信效果。文中以89c2051单片机为基础,进行无线通信以识别非接触式无线识别装置,其应用可以嵌入到电业管理或燃气收费等系统中,也可作为一个独立读卡器对IC卡进行操作,配合不同软件可以应用于不同行业。

  1 系统的工作原理

  本设计以单片机作为阅读器和应答器的核心、这两部分主要使用LM567。本系统是一个小型的无线识别器件最大操作距离达70mm。系统内部结构分为射频区和接口区:射频区内含调制解调器和电源供电电路,直接与天线连接;接口区有与单片机相连的端口,还具有与射频区相连的收/发器、可以用单片机程序存放3套寄存器初始化文件的E2PROM以及进行3次数据证实防错误机制、防碰撞处理的防碰撞模块和控制单元。这是阅读器跟应答器实现无线通信的核心模块,也是设计的关键。

  2 硬件电路的设计

  无线识别系统装置由阅读器、应答器与耦合线圈(即天线)3部分组成。

  2.1 阅读器的设计

  阅读器基本电路,如图1所示。当有应答器靠近阅读器时,阅读器内的天线组成了一个LC并联谐振电路,其频率与应答器的发射频率相同,这样在电磁波的激励下,LC谐振电路产生共振,从而使高频信号流入阅读器中用于解调的LM567的输入端。输出的解调信号与上述单片机编码信号反向,最后经过单片机译码输出显示。

  LM567具有调制和解调双重功能。其调解出来的信号可直接被单片机识别,并由单片机发送给数码管并显示。

  阅读器

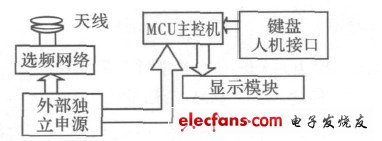

  图1 阅读器

  2.2 应答器的设计

  应答器工作时,通过89c2051单片机进行数据编码,然后送往LM567被调制到高频载波上,与其输出端相连的天线线圈不断地向外发出一组固定频率的电磁波(145kHz),当有应答器靠近阅读器时,阅读器识别并显示。应答器硬件电路如图2所示。

  应答器

  图2 应答器
