10路30A大电流无线遥控控制器

　　交流220V供电，每路继电器均有一组开关接口输出，用在大电流开关场合，继电器额定电流30A，实际使用中负载功率不小于2千瓦。可驱动电动机负载，这是一般遥控组接所不能达到的。

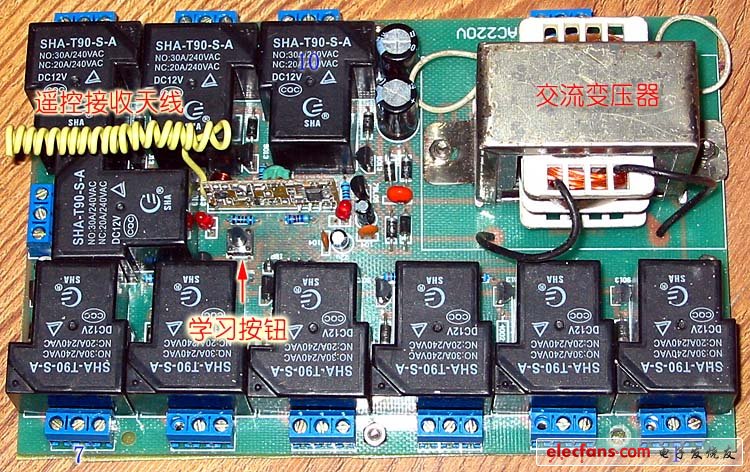

　　遥控系统使用前需要有一个学习对码的过程，方法如下：按住接收板上的学习按钮，如上图箭头所指的位置，然后接通220V交流电源(交流电源接入变压器旁边的蓝色接线柱)然后按下遥控器的任意一个按键保持3秒，松开学习按钮，接收板上的指示灯闪动4下，即表示学习成功可以使用了。

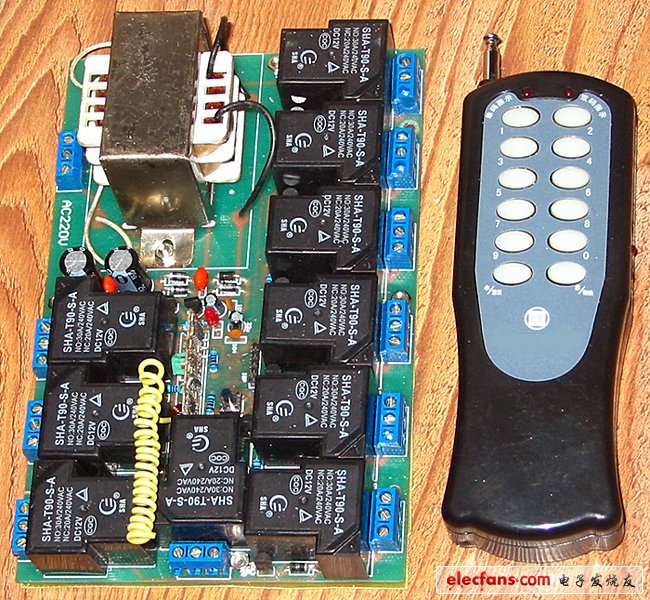

　　遥控器的1、2、3～8、9、0共10个按键，对应接收板上10个大电流继电器，工作模式为“触发翻转模式”也就是按一下1号按键，第一路继电器吸合并保持，然后再按一下1号按键，第一路继电器释放。遥控器最下面的*号按键和#号按键在本系统中不用。

　　产品特点：

　　1、遥控器的按键比较大，所以操作很方便，遥控器体积比较大，因此不容易丢失。

　　2、本遥控器使用6F22型9V层叠电池供电，相对于遥控器一般使用的A23电池来说，电池的容量增加数倍。不但使用成本降低，也为大功率发射打下基础。遥控器上具有充电输入插座，可为6F22型充电型电池充电，这对环保，对长期使用都有好处。

　　3、本遥控器采用大功率发射设计，同时具有较长的发射天线，遥控距离设计为200～1000米(开阔地)。

　　4、遥控器静态完全断电：按键操作时电池供电，操作结束电池完全停止供电。节省电能延长电池使用寿命。

　　5、接收板直接由220V交流供电，使用方便。

　　6、接收板的驱动输出均采用30A大电流继电器充分考虑实际情况，可以省略交流接触器的费用。

　　7、接收线路板的PCB面专门增加绝缘衬板，可以防止意外短路。

　　8、充分考虑驱动电动机、日光灯、节能灯等负载工作时会产生强烈电磁干扰，单片机程序经过特殊处理，均可正常工作。
