射频收发器接收端口差分匹配电路的计算

　　摘 要： 根据实例介绍GSM手机中射频收发器接收端的低噪声放大器（LNA）到表面声波滤波器（SAW Filter）之间的差分匹配电路的计算方法。

　　0 引言

　　接收灵敏度是GSM手机射频性能的重要指标，匹配电路的调整是优化接收灵敏度的主要方法。常见的GSM手机射频接收电路如图1所示，需要调整的匹配电路主要有两部份， 一部份是单端匹配电路， 是调整SAWFilter单端输入端口至天线端口路径的阻抗到50欧姆；另一部份是差分匹配电路，是调整差分路径的阻抗满足SAW Filter负载阻抗的要求。一般大家都比较熟悉单端匹配电路的调试方法，本文介绍的是如何根据SAWFilter和RF Transceiver规格书的要求来计算差分匹配电路的值。

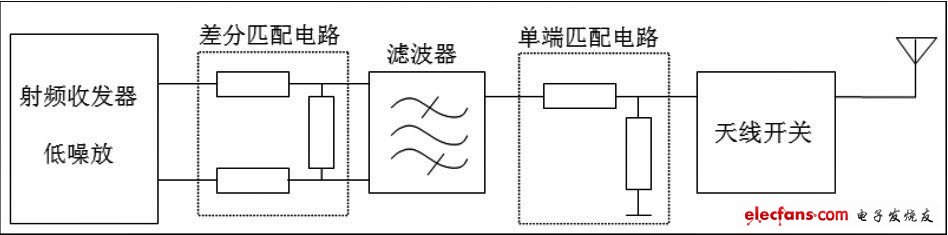

　　图1 GSM接收电路框图

　　1 差分匹配电路的计算方法

　　本文以MTK的GSM Transceiver AD6548和Murata的SAW Filter SAFEK881MFL0T00R00为例，按照六个步骤，通过图解和计算公式详细介绍差分匹配电路的计算方法。

　　1.1 根据RF Transceiver的规格书计算单端LNA输入阻抗

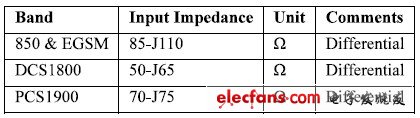

　　根据AD6548的规格书，接收端LNA输入阻抗如表1所示：

　　表1

　　以GSM850频段为例，输入阻抗85-J110的电路模型是一个电阻串联一个电抗原件，+J表示感性原件，-J表示容性原件。这里是一个85 Ohms的电阻串联一个110 Ohms的容性原件。我们可以按照如图2所示的步骤把串联电路转换成单端等效电路：

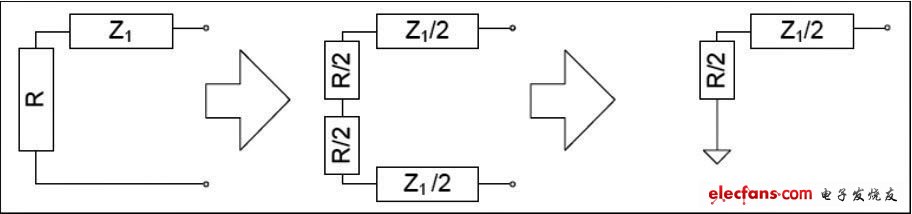

　　图2 串联电路转换成单端等效电路。

　　图中R=85 Ohms，Z1=-110 Ohms.

　　我们能计算出：R/2=42.5 Ohms，Z1/2=-55 Ohms.
