基于彩信的即时报警系统设计

　　随着社会的发展，入室盗窃案越来越多，使人们财产受到极大的威胁。由于入室盗窃者非常狡猾，使警方破案极为困难。而本系统的设计可以为家居提供安全保障，同时为警方破案提供最大化帮助。目前，市场上也出现了各式各样的智能家居控制系统，说明家居安防越来越受重视，即时报警系统不可或缺。

　　本文设计的报警系统以即时报警为理念，即时将报警系统抓拍的罪犯图像以MMS（Multimedia Messaging Service，彩信）形式发送给用户，从而让用户及时掌握家中动态，为破案提供直接证据。本系统同时能与用户语音交互，用户可以主动要求系统抓拍室内当前图像。

　　1 系统的工作原理

　　1.1 系统方案设计

　　系统总体方案的设计应该全面考虑系统的总体功能，进行硬件的初步选型后，确定一个硬件实现的可行方案。经过反复对比，考虑到节约整体成本，系统以Atmel公司生产的AVR系列ATmega16L单片机为控制核心，并选用低功耗和低成本的功能器件。经过调查研究，从技术上认真分析，认为需满足下列5条技术要求，方能实现功能完善、即时报警这两个主要目标。

　　①报警系统灵敏度要高，能即时向用户发送警情；

　　②报警地点与被呼叫对象（用户）之间的空间距离应不受限制；

　　③能够与用户进行语音交互；

　　④如因故死机，应能正常恢复运行；

　　⑤整个系统应能隐蔽安装，不易被罪犯发觉破坏。

　　1.2 系统框图

　　即时报警系统由AVR单片机ATmega16L、语音模块、GPRS模块、DTMF译码电路、人体热红外感应电路和图像采集模块组成，系统框图如图1所示。

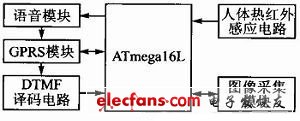

　　图1 系统框图

　　1.3 系统主要功能

　　①当人体热红外感应探头感应到人体热红外线时，便会启动人体热红外感应电路产生一个触发信号，并传送给主控单片机ATmega16L.微控制器在被触发后启动摄像头模块抓拍图片，并将图片以MMS形式通过GPRS模块发送给用户指定的手机号码；发送完后给用户打电话，语音通知用户报警。

　　②用户可以主动给系统拨号，系统与用户语音交互，接受用户控制，如设定报警号码、要求抓拍图片等。
