基于MCF5213及Zigbee无线的无线对讲系统

　　硬件架构

　　MCF5213处理器

　　MCF5213是Freescale半导体公司Coldfire系列嵌入式处理器中一款低成本、低功耗的32位微处理器。它提供了一个电路设计简单的单片式处理器解决方案，最高可配置256KB高性能、近乎单点接入、隔行扫描的可靠嵌入式闪存。MCF5213具有BGA和QFP两种封装，主频最高为80MHz。

　　MCF521X处理器内部集成乘加器 (MAC)完成类似DSP的功能，可以实现G.726格式的语音编解码软件，码流低、音效好。同时处理器具有低功耗特性，其内部的模块化时钟可以在所有运行模式下启用和停用，内部PLL电路可以对系统时钟进行灵活的设置，其最大电流通常不超过1mA/MHz。

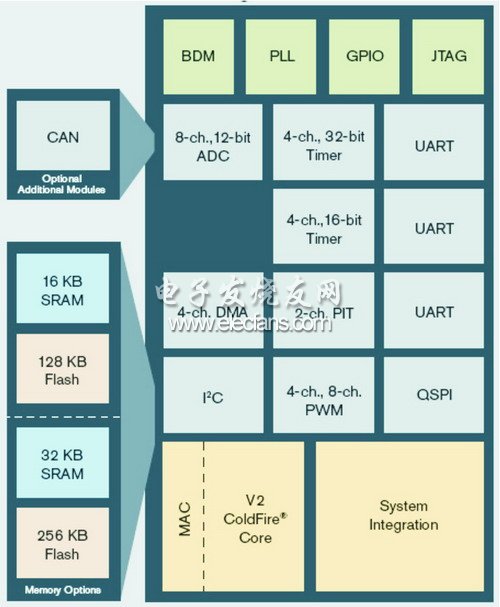

　　图1为MCF521X系列处理器内部架构图，MCF5213内置32KB SRAM、256KB Flash。MCF521X处理器的Flash 存储空间以及SRAM，可以容纳mC/OS-II操作系统在片内存储和运行，省去了一般嵌入式系统所需的外围存储芯片，简化了外围设计电路，也使得系统的整体成本大大降低。

　　图1 MCF521X处理器内部架构

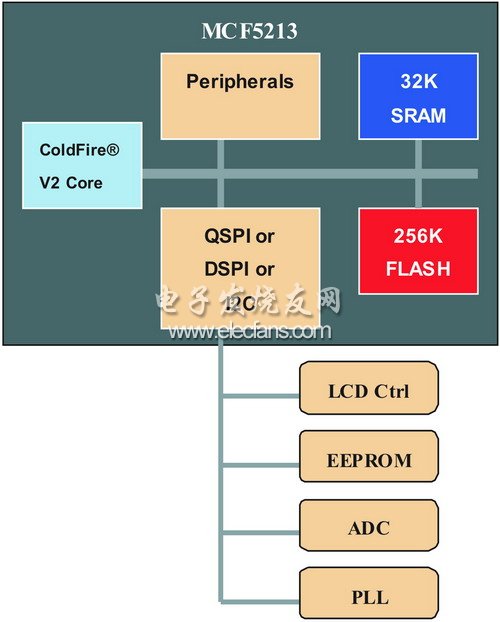

　　除了处理器内置的存储器外，MCF521X系列处理器还集成了丰富的外设接口，以便于与其他系统的互连。外设包括：三个异步收发器(UART)、I2C、QSPI、GPIO、A/D、PWM、CAN总线等资源。如图2所示，可方便的扩展其他功能及和外部通讯。

　　图2：MCF5213内置资源可扩展丰富外设
