移动通讯终端产品电磁兼容测试分析

　　随着电子器件、设备、终端的广泛使用，人们越来越关注周围的电磁环境。电磁辐射的安全问题在全世界引起警觉，自从1989 年欧洲共同体委员会颁发了89/336/EEC 指令明确规定，自1996 年1 月1 日起所有电子、电器产品须经过电磁兼容性能的认证，否则将禁止其在欧共体市场销售，表达了对电磁环境的关注，在世界范围引起较大反响。

　　针对利用无线频谱资源进行工作的移动通讯终端产品，EMC 测试对各类生产厂家至关重要。本文将对国内及欧洲的移动通讯终端产品EMC 测试进行分析，从测试标准、测试项目和限值要求等进行解析和介绍。

　　1 EMC 测试标准

　　EMC 测试标准一般分为基础标准和产品标准。基础标准：

　　描述了EMC 现象、规定了EMC 测试方法、设备，定义了等级和性能判据。基础标准不涉及具体产品。产品类标准：针对某种产品系列的EMC 测试标准。往往引用基础标准，但根据产品的特殊性提出更详细的试验等级及性能判据等规定。

　　国际电信联盟中有2 个从事电磁兼容标准化工作的技术委员会：CISPR 和TC77，通过CISPR 和TC77 制定了电磁兼容测试的基础标准。如CISPR 制定了CISPR22，CISPR24，CISPR16 等标准规定了信息技术设备，电信设备的无线电骚扰测量方法和限值，并对骚扰测试设备和场地进行了规定;TC77 制定了IEC 系列标准，如IEC61000 系列对电磁兼容抗扰度测试进行了系统而完整的描述。

　　中国和欧洲根据国际电信联盟制定的规范，结合自身国内情况，在信息技术设备方面制定了与国际标准接轨基础标准，如表1 所示相应的产品标准，如表2 所示。国内对移动通讯终端产品都制定了相应的产品标准，各个标准中对EMC测试的条件，方法和限值做了规定。欧盟范围的各类产品的EMC 测试标准由ETSI 制定和实施，对移动通讯终端制定了ETSI EN 301 489 系列标准，由通用技术标准ETSI EN 301489-1 规定了EMC 测试的项目和限值，然后在对应制式的标准中针对特色要求的测试项目做一些补充。

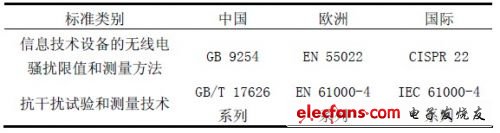

　　表1 中国/欧洲基础标准对照表

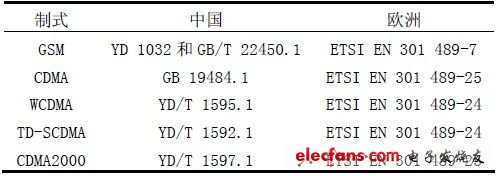

　　表2 中国/欧洲移动通讯终端产品标准对照表

　　2 EMC 测试项目及要求

　　EMC 测试分为电磁骚扰( EMI ， Electro MagneticInterference ) 和电磁抗扰( EMS ， Electro MagneticSusceptibility)两类，欧洲标准上对移动通讯终端产品的EMC测试项目包括辐射连续骚扰(RE，Radiated EmissiON)，传导连续骚扰(CE，Conducted Emission)，谐波和闪烁，静电放电抗扰度(ESD，ElectroSTatic Discharge)，辐射抗扰度(RS,Radiated Susceptibility)，射频场感应的传导骚扰抗扰度(CS，RF Common Mode)，电快速瞬变脉冲群(Transients)，浪涌( Surges )， 电压暂降和短时中断( Voltage Dips andInterruptions)。中国通信行业标准对移动通讯终端产品的EMC 测试增加了辐射杂散骚扰(RSE, Radiated SpuriousEmission ) 和传导杂散骚扰( CSE, Conducted SpuriousEmission)的测试，特别是GSM 制式的手机还增加了总辐射功率(TRP, Total Radiated Power)的测试。

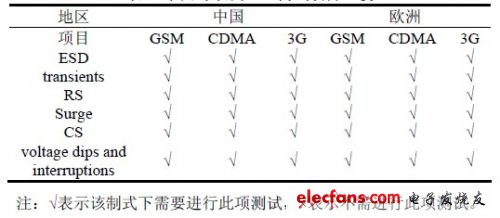

　　对各种制式的手机根据上表2 对应的标准中详细的规定了具体的测试项目及要求，对中国标准和欧洲标准对各种制式的手机EMC 测试项目要求进行了归纳，如表3 和表4 所示。

　　由上表可以明确的了解按照中国标准和欧盟标准进行EMC 测试的项目。但是在上表中都需要进行测试项目中有的项目测试要求(如测试等级、频率范围、对产品的要求)不同，不同内容主要有以下几点：

　　表3 中国与欧洲EMI 测试项目比较
