规模化FTTH建设下的ODN质量探讨

　　在三网融合及光进铜退的大背景下，随着PON技术的成熟以及用户对于带宽需求的暴涨，国内的FTTH建设已经到了蓬勃发展的春天，国内的全业务运营商也各自在FTTH的建设上不约而同地加大了投资力度，国内的FTTH已经进入了大规模部署阶段。以中国电信为例，其计划2011年城市地区新增光纤入户达到3000万线，是整个“十一五”期间的3倍，累计覆盖到4000万户家庭，2013年光纤入户覆盖达到8000万户。

　　ODN质量隐忧

　　FTTH网络运营的成功与否，在很大程度上取决于业务的质量，而业务的质量又依赖于ODN的质量。作为FTTH的基础网络，ODN必须能够承担20~30年的业务需要，且ODN建设具有隐蔽工程多、设计寿命长的特点，不过由于ODN质量问题短期内难以暴露，而潜伏的质量问题一旦爆发则解决难度极大，ODN质量一旦不能达标，其返工和改造成本将十分高昂，对于维护部门更是一场持久的灾难。

　　在施工质量方面，必须考虑ODN施工的工艺和流程。当FTTH进入规模部署阶段，运营商或其合作伙伴亟须通过完整的工程规范和系统的培训，培养更多的专业施工人员。相比铜配线网络，光纤的施工处理要求更高。尤其是室内布线，对运营商而言是一个相对全新的课题，并且涉及到用户本身的个性化需求，所以需要制定合理的室内布线规范，才能更好地指导室内布线的高质量施工。

　　根据在工信部质检中心实际检测及各地运营商招标测试及实际应用情况，出现质量问题的较多的是分路器、现场连接器、光纤跳线、蝶形入户光缆这几种产品。

　　光分路器是ODN网络的核心无源器件，涉及到光分路器芯片、光纤阵列以及芯片与光纤间的耦合和封装等关键技术。国内宣称能够生产该产品的厂家可能超过数百家，事实上部分没有技术实力的小厂商将切片、小模块采用分包给买民间小作坊生产，质量隐患很严重。如果不进行分路器的可靠性试验，造成现网中的大量应用，对ODN网络质量将造成极坏的影响。

　　现场连接器通过冷接工艺有效地提高了FTTH的施工速度和施工效率，但是由于缺乏标准的指导，部分厂家推出了一些成本低廉的违背光器件本质的“短命”产品，较为典型的是现场直接切割光纤后插入连接器中直接和对端连接器互连，而我们通常所使用的光纤连接器会预置一段光纤，通过至少6道工序进行研磨以保证其端面的质量。

　　上述直插式现场连接器由于光纤未进行端面研磨，端面质量无法保证，导致回波损耗较高影响系统稳定性且会造成对端连接器所使用光纤的端面的损伤而引起严重故障。

　　此外，在运营商招标过程中，厂商的送样检测都是合格的，但是如果从现场抽样检测，就会发现，光纤跳线的拉力指标达不到、施工中连接器很容易脱落，现场连接器的温度性能、抗拉抗扭性能和衰耗也都不符合标准，施工中很容易产生问题。

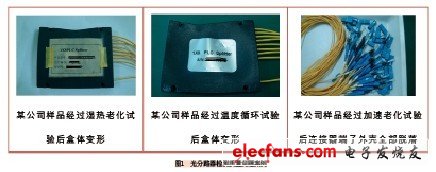

　　图1 光分路器检测质量问题案例
