宽轴比带宽L频段圆极化贴片天线

　　圆极化微带天线体积小、重量轻、剖面低，并且能与载体共形，除了在馈电点处要开出引线孔外，不破坏载体的机械结构，这对于高速飞行器特别有利。

　　圆极化天线的基本电参数是最大增益方向上的轴比，轴比不大于3 dB的带宽定义为天线的圆极化带宽。轴比决定天线的极化效率，同时表征天线极化纯度的交叉极化鉴别率也可由轴比得出。因此如何表现出好的轴比特性，是圆极化天线设计的难点。

　　本文提出一种L频段圆极化贴片天线的设计方案，仿真结果表明，该天线的轴比特性优异，显示了天线具有良好的性能。

　　1 设计方案

　　1.1 设计思想

　　为了改善辐射圆极化的性能，一般采用两点式馈电方式，两个馈电点在空间上呈90°角，使用相位差90°的同幅信号馈电。可是这种馈电方式所需的功分电路占用了额外空间，增加了插入损耗，从而降低了天线性能。采用单点馈电方式可以避免两点馈电形式带来的复杂电路要求和额外的插损。

　　本文提出一种单点馈电天线形式，该天线包含一个方形贴片，采用与贴片对角线平行的一条斜线馈电。在天线接地面上蚀刻十字交叉缝隙，通过调整两缝隙的长度及长度差，可以使方形贴片出现两个邻近的正交模式频率，并且两频率的中心频点上两种模式相位差为90°，这样就能在中心频率点上激励圆极化场分布。

　　加缝隙可以实现圆极化、改善天线的耦合度和带宽，但缝隙的双向辐射同时也会增加反向散射，因此设计天线时缝隙的大小相当关键。为了进行阻抗匹配，缝隙就不能太小;而由于缝隙在接地面上会产生反向辐射，为了减少反向辐射，缝隙又不能太大。

　　1.2 设计参数

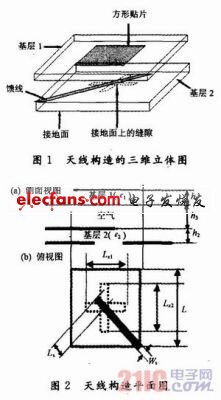

　　复合开槽贴片天线构造如图1和图2所示。该天线包含两个介质基层，上层称为天线层，下层称为馈电层，两层之间以空气分割。两个介质层的介电系数分别为 ε1=3.3，ε2=2.17，高度h1=1.6 mm，h2=2.4 mm，两层中间的空气隔层高度h3=2.6 mm。设计馈电层上面的微带馈电线使特征阻抗为50 Ω，微带线与贴片对角线平行，伸过贴片中心的长度Ls=16 mm。馈电层底面是中心蚀刻十字槽的金属地，十字槽的长度Lx1=32.6 mm，Lx2=20 mm，槽宽2.5 mm。天线层含有金属贴片，贴片的长度和宽度相同，即L=W=98 mm。
