TD-SCDMA网络自动监测系统解决方案

1 引言
　　TD-SCDMA标准是我国于1999年6月29日向国际电联(ITU)提出并被采纳的第一个国际性通信标准，经过了8，9年的产业历程，目前已经在北京等10个城市建立了大规模的试验网，并开始进入到商用之前的大规模验证测试阶段。

　　同时，我们也可以看到，TD-SCDMA作为一个新的产业链，和成熟的2G产业链相比，还存在很多薄弱环节。其中，终端仪表，尤其是有助于优化分析的路测仪表，一直是产业链中比较薄弱的环节，一度也制约着TD-SCDMA产业的发展。

　　作为国内最大的2G无线测试解决方案提供商之一的珠海世纪鼎利通信科技股份有限公司，自2006年以来，一直致力于TD-SCDMA路测仪表的研发工作并且在网络测试仪表方面取得了长足的进展，其传统的TD-SCDMA路测仪表已进入了中国移动的集采名单并已在各试验网当中进行大量使用，为TD-SCDMA网络的发展和建设发挥着重要作用。此外，针对TD-SCDMA产业发展过程中对网络测试的持续需求，珠海鼎利在原来成熟的2G无线测试平台上开发出TD-SCDMA自动监测系统PilotFleet，为网络优化、维护及性能测试提供更有力的手段。

　　自动监测是目前广泛被运营商应用的一种网络测试方式，其采用数据采集单元(RCU)来代替测试工程师+测试电脑+测试终端的传统测试方式，通过将数据采集单元放置在出租汽车、高速大巴、轮船等交通工具上，由控制中心向其发送测试指令，使得数据采集单元能实现测试数据的自动记录并通过无线Modem进行实时上传。监控中心可对测试情况进行实时监测和统计，并自动生成网络质量评估分析报表，从而实现测试数据的全自动化处理，很好地弥补了传统路测在人力资源、设备调用、采集数据量等多方面的不足。

　　2 PilotFleet自动测试系统介绍

　　PilotFleet是珠海鼎利自主研发的一个基于PC/服务器的全自动监测系统(见图1)，主要由以下三部分组成：

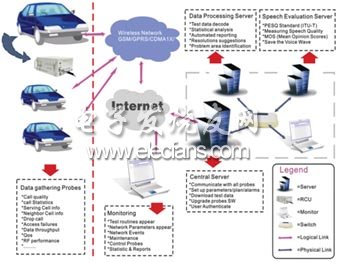

　　图1 Pilot Fleet系统结果拓扑图

(1)RCU：远程采集单元，实现测试数据的自动采集、记录并上传。其组成如下：

　　●测试模块支持TD-SCDMA/HSDPA测试，并在各实验网得到大量的应用。

　　●内嵌业内主流GPS芯片，用以实时记录地理信息。

　　●内嵌基于GPRS/EDGE或CDMA1X的无线Modem，用以实时上传测试数据，并确保测试数据上传时不占用TD-SCDMA网络资源，使测试更真实反映网络质量现状。

　　●内置存储卡，实现数据的实时保存和备份。

　　●内置MOS评估模块，采用基于PESQ算法的MOS测试系统，更利于真实的模拟用户对网络质量的真实感受。

　　●支持VideoPhone和VideoStreaming测试。
