高灵敏、低功耗的红外接近感应方案

       高效能模拟与混合信号IC创新厂商Silicon Laboratories(芯科实验室有限公司，简称Silicon Labs)特别推出的Si1102和Si1120是目前业界最灵敏的红外接近传感器之一，在远距探测和低功耗方面尤为出色。

Silicon Labs公司的红外接近传感系列

　　Si1102和Si1120红外接近传感器主要由一个红外LED驱动器、红外线光电二极管、一个环境光传感器(仅Si1120具有)和控制逻辑IC组成，外部的发射LED可以根据用户的需要灵活安装和配置(图1)。

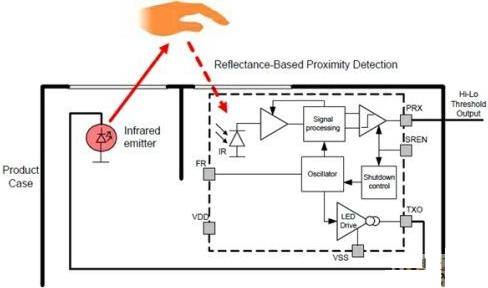

图1：silicon Labs公司的红外接近传感系列应用方案图。

图2：Si1102的内部框图。

　　Si1102是一个可独立工作的红外接近传感器，能驱动单个红外LED。LED发射的红外线经过接近物体反射到达内置的红外线光电二极管，然后进行信号放大和信号处理，最后通过与一个设定的探测门限值比较输出一个相应逻辑电平。如果测量的结果高于这个门限值，则从PRX口输出一个低电平。这种电平信号的输出可用来作为其他器件的驱动或者MCU的中断输入，进而实现近距探测。

　　比如，在显示器应用上，Si1102红外线接近传感器能在使用者不在现场时轻易关闭显示器及其他功能，以达到省电目的。此省电功能特别适用于家电用品、安全设备及手持类电子产品，同时也可以应用在一些红外探测器上。
