蓝牙设备工作于ISM频段，通常是在2.402GHz至2.48GHz之间的79个信道上运行。它使用称为0.5BT高斯频移键控(GFSK)的数字频率调制技术实现彼此间的通信。也就是说把载波上移157kHz代表“1”，下移157kHz代表“0”，速率为100万符号(或比特)/秒，然后用“0.5”将数据滤波器的-3dB带宽设定在500kHz，这样可以限制射频占用的频谱。

两个设备间通过时分复用(TDD)方式通信，发送器和接收器在相隔时段中交替传送，即一个挨着另一个传送，此外还采用了一种极快的跳频方案(1,600跳/秒)，以便在拥挤波段中提高链路可靠性。美国联邦通信委员会预计波段利用率将不断增加，因此可靠性是最基本的要求。

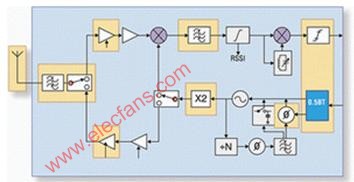

在图1所示的蓝牙结构中，接收器仅采用一次下转换，这类设计使用一个简单的本地振荡器，输出经过倍频，并在接收器和发送器间切换。FSK允许直接VCO调制，基带数据通过一个固定时间延迟且无过冲高斯滤波器，而脉冲整形仅用于发送器中，锁相环(PLL)可用采样-保持电路或相位调制器解除基带内的相位调制。通常中频相当高，以限制滤波器元件的物理尺寸，使中频远离LO频率，确保足够的镜像抑制。如果电平过高造成接收器输入过载，则应使用天线开关。
