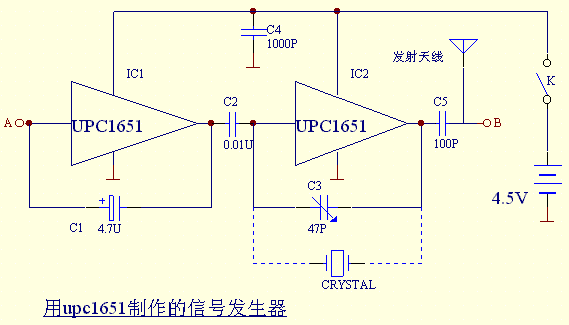

| 电路如图所示,IC1,C1组成400HZ左右的低频振荡器;IC2、C3组成37MHZ左右的高频振荡 器；由C2输出的低频信号对高频信号进行调制。C4和天线构成发射系统。高频振荡器的 谐波可在电视机三频道接收（或其它频道）显示出黑白相间的条格信号。A点、B点输出 信号，分别作低频及图像通道的检测信号源。 把C3换成石英晶体可使振荡频率稳定，如图虚线部分所示。若把接C3处使用一副接 线柱或插座，把C3分别换成晶体；频率选为465KHZ、10.7KHZ、6.5KHZ、4.43MHZ、37MHZ 就可以做收录机、电视机的中频信号源。 |
 |
| 调 频 无 线 话 筒 |

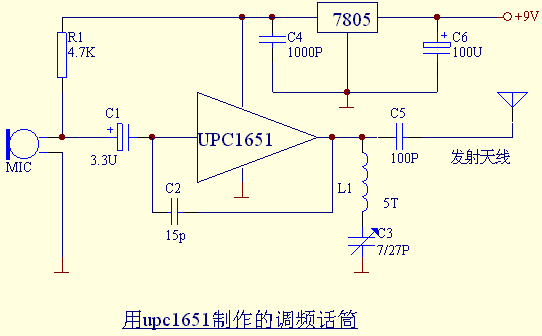

| 电路如图.本电路采用日本NEC公司生产的upc1651集成电路作为主要器件,该电路增益高,工作稳定,从而保证了话筒的高性能。用它组成调频发射电路.它用40--50cm软拖线作天线,有效发射距离大于30M. 仔细调整L间距和微调电容,可使发射频率覆盖范围为88--108MHZ.图中L用直径0.51mm漆包线在 直径4mm圆柱上绕5圈脱胎而成. |
 |
