背-靠-背巴伦测试电路图

背-靠-背巴伦测试电路图

用背靠背的方法来得到巴伦插入损耗的特性值

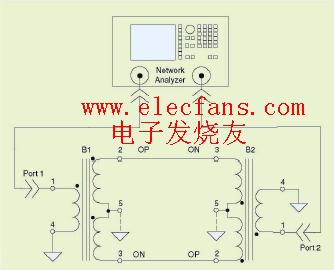

图7 是被广泛使用的用来确定巴伦插入损耗的背靠背测量装置图，对于窄带和高质量的巴伦来说其所提供的精度是可以接受的。在这个测试电路中，两个巴伦必须是同样类型的。巴伦B1 的管脚2 必须与巴伦B2 的管脚3相连，B1 的管脚3 与巴伦B2 的管脚2 相连（一般来说，这是不会有问题的）。测试电路端口1 和端口2 的阻抗必须是实数（纯阻性的）。最后这个要求可以通过进行合适的两端口分析仪的充分校准以及全部采用短的测试装置连线来实现。为了确定巴伦的插入损耗，我们需要测量两个背靠背相连接巴伦的总的插入损耗ILbb，然后再计算所需要的值

在背靠背测试方法中，两个巴伦之间的不匹配可以相互补偿，所以无法测量出它们的相位不平衡。
然而，因为只有当相位不匹配超过20-250 以后，其效应才比较明显，因此当精度要求不是很高时，高质量或窄带器件是可以通过背靠背的结构来表征其特性的。
