超小型有线电视放大器

有线电视网已经普及了，然而由于其线路的局限性，常常使一些用户得不到高质量的信号，以致电视图像信号不尽理想。笔者利用少量元器件制成了一台体积小，使用方便的有线电视放大器。该放大器具有元器件少，电路简单和效率高等特点。

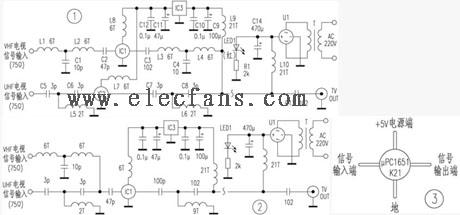

工作原理：电路如上图所示。该放大器由放大电路和电源两部分组成。放大器的核心是一块日本产超高频线性放大电路，外线是采用微波器件生产工艺封装的，体积小、工作频带宽、放大效果好。放大信号由电容C1输入，由于IC的高频响应好，其增益可达20dB，因此输出信号效果较好。电源部分由变压器T和高频扼流圈L1和滤波电容C7组成。通过75Ω同轴电缆加到放大器的输出端，次级交流电源经二极管VD2整流后，由C4、R1、C3以及VD1组成滤波稳压电路，R2和VD3组成发光指示电路。

制作说明：电路中，IC型号为µPC1651。稳压管VD1稳压值为4.9V～5.6V/0.5W，也可用2CW53，整流管VD2选用1N4001、2CP16等。VD3选用Ø3mm发光管即可。除电容C3、C4外，其余电容均选用高频瓷片电容。电感L1选用Ø0.5mm漆包线，在Ø4mm钻头上分别密绕20圈。T选用小功率变压器（3W－4W），次级电压为6V即可。插座X1、X2均选用75Ω同轴电缆插座。

该放大器的放大和电源两部分应分别安装在屏蔽盒内。屏蔽盒用0.2-0.3mm厚的薄铜皮或铁皮制成，屏蔽盒地线应接触可靠，以获得良好屏蔽。放大器的输出、输入阻抗为75Ω，用高频电缆从屏蔽盒中引出。高频电缆线选用SWY－75－5－1型或SS75－5－4型专用电缆。不宜使用多股芯线的屏蔽电缆，因为它的高频损耗大，影响使用效果。
