江苏润石RS299高精度电流检测放大器参数特性 数

时间:2025-07-14 17:40

人气:

作者:admin

标签: 江苏润石

导读:江苏润石RS299高精度电流检测放大器参数特性 数据手册与EDA模型...

RS299是高压电流传感放大器,输入电压范围从4.5V到76V,使其成为电信、背板和其他高压电流监测至关重要的系统的理想选择。RS299允许双向电流传感。RS299单输出引脚持续监测从充电到放电的转换,避免了需要单独的极性输出。RS299需要外部参考来设置零电流输出电平(VSENSE=0V)。充电电流由从VREF到VCC的输出电压表示,而放电电流由VREF到GND给出。

RS299高精度电流检测放大器的数据手册免费下载
*附件:RS299.pdf

RS299是高压侧电流传感放大器,输入电压范围从4.5V到76V,非常适合电信、背板和其他高压电流监测至关重要的系统。RS299允许双向电流感应。RS299单输出引脚持续监测从充电到放电的转换,并消除了对单独极性输出的需求。RS299需要外部参考来设置零电流输出电平(VSENSE=0V)。充电电流由从VREF到VCC的输出电压表示,而放电电流由VREF到GND给出。

为了获得最大的通用性,76V输入电压范围独立适用于电源电压(VCC)和共模输入电压(VRS+)。高压侧电流监测不会干扰被测负载的接地路径,这使得RS299在各种高压系统中特别有用。

三种增益版本(20V/V、50V/V、60V/V、100V/V=B、C、D、E)和用户可选的外部感测电阻器的组合设置了满量程电流读数及其比例输出电压。RS299提供了高度的集成,从而实现了简单、准确和紧凑的电流传感解决方案。

RS299在4.5V至76V的单电源下工作,仅消耗135μa的电源电流。RS299采用绿色SOP8封装。其工作环境温度范围为-40°C至+125°C。

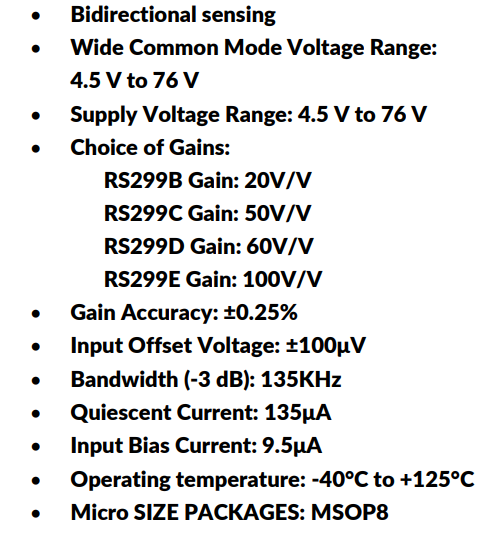

1. 主要特性

  • 双向感应‌:支持双向电流感应。
  • 共模电压范围‌:4.5 V 至 76 V。
  • 电源电压范围‌:4.5 V 至 76 V。
  • 增益选择‌:
    • RS299B:20 V/V
    • RS299C:50 V/V
    • RS299D:60 V/V
    • RS299E:100 V/V
  • 增益精度‌:±0.25%
  • 输入偏移电压‌:±100 μV
  • 带宽(-3 dB) ‌:135 KHz
  • 静态电流‌:135 μA
  • 输入偏置电流‌:9.5 μA
  • 工作温度‌:-40°C 至 +125°C
  • 封装‌:MSOP8

2. 应用领域

  • 48V 电信和背板电流测量
  • 双向电机控制
  • 电源管理系统
  • 雪崩光电二极管PIN二极管电流监测
  • 一般系统/板级电流感应
  • 精密高压电流源

3. 详细描述

  • 高边电流感应‌:输入电压范围从4.5V到76V,适用于需要高压电流监测的电信、背板等系统。
  • 零电流输出设置‌:需要外部参考来设置零电流输出水平(V SENSE = 0V)。
  • 高集成度‌:提供简单、准确、紧凑的电流感应解决方案。
  • 灵活性‌:76V输入电压范围独立适用于电源电压(V CC)和共模输入电压(V RS+)。

4. 电气特性(部分关键数值)

  • 电源电压(V CC) ‌:4.5 V 至 76 V
  • 供电电流(I CC) ‌:
    • V CC = V RS+ = 76V, 无负载:135 μA(典型值)
  • 输入偏置电流(IRS+, IRS-) ‌:
    • V CC = V RS+ = 76V:9.5 μA(典型值)
  • 增益(A V) ‌:
    • RS299B:20 V/V
    • RS299C:50 V/V
    • RS299D:60 V/V
    • RS299E:100 V/V
  • 输入偏移电压(V OS) ‌:
    • V CC = V RS+ = 48V:±100 μV(典型值)
  • 共模抑制比(CMRR) ‌:
    • V CC = 48V, V RS+ = 4.5V 至 76V:105 dB 至 130 dB
  • 电源抑制比(PSRR) ‌:
    • V RS+ = 48V, V CC = 4.5V 至 76V:110 dB 至 130 dB
  • 输出高电压(V OH) ‌:
    • V CC = 4.5V, V RS+ = 48V, V REF1A = V REF1B = 2.5V, V SENSE = 100mV, I OUT (sourcing) = +500μA:60 mV 至 80 mV
  • 输出低电压(V OL) ‌:
    • V CC = V RS+ = 48V, V REF1A = V REF1B = 2.5V, V SENSE = -1000mV, I OUT (sinking) = 10μA:1 mV 至 1.4 mV
    • I OUT (sinking) = 500μA:23 mV 至 30 mV

5. 封装信息

  • 封装类型‌:MSOP8
  • 器件标记‌:如 RS299B, RS299C 等
  • 湿度敏感性等级(MSL) ‌:MSL1
  • 包装形式‌:Tape and Reel, 4000 units per reel

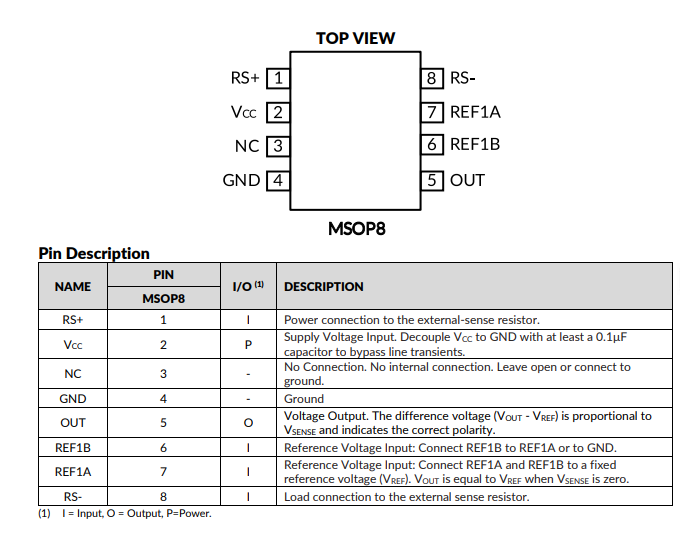

6. 引脚配置与功能

  • 引脚功能‌:包括电源连接(V CC)、地(GND)、输出(OUT)、参考电压输入(REF1A, REF1B)等。

7. 布局与电源推荐

  • 布局指南‌:推荐使用开尔文或4线连接技术连接感应电阻,以最小化误差。
  • 电源去耦‌:建议在V CC和GND之间使用至少0.1 μF的旁路电容,以减少电源噪声。
