INA205 带双路比较器的 -16V 至 80V、500kHz 电流感应

INA203、INA204 和 INA205 是一系列单向电流分流监控器，具有电压输出、两个比较器和电压基准。INA203、INA204 和 INA205 能够在 -16V 至 80V 范围内的共模电压下检测分流器两端的压降。INA203、INA204 和 INA205 可提供三种输出电压级别：20V/V、50V/V 和 100V/V，带宽高达 500kHz。

数据手册：*附件：INA205 带双路比较器的 -16V 至 80V、500kHz 电流感应放大器技术手册.pdf

INA203、INA204 和 INA205 还整合了两个带 0.6V 内部基准的开漏比较器。14 引脚版本的比较器基准可用外部输入覆盖。比较器 1 具有锁存功能，而比较器 2 的延迟可由用户通过编程设定。此外，14 引脚版本还提供 1.2V 基准输出。

INA203、INA204 和 INA205 由 2.7V 至 18V 单电源供电。它们的额定工作温度范围为 -40°C 至 125°C。

特性
• 完整的电流检测解决方案
• 有三种增益可供选择：
– INA203 = 20V/V
– INA204 = 50V/V
– INA205 = 100V/V
• 两个比较器：
– 具有锁存功能的比较器 1
– 带可选延迟的比较器 2
• 共模范围：-16V 至 80V
• 高准确度：过温条件下为 3.5%（最大值）
• 带宽：500kHz
• 静态电流：1.8mA
• 封装：SO-14、TSSOP-14、VSSOP-10

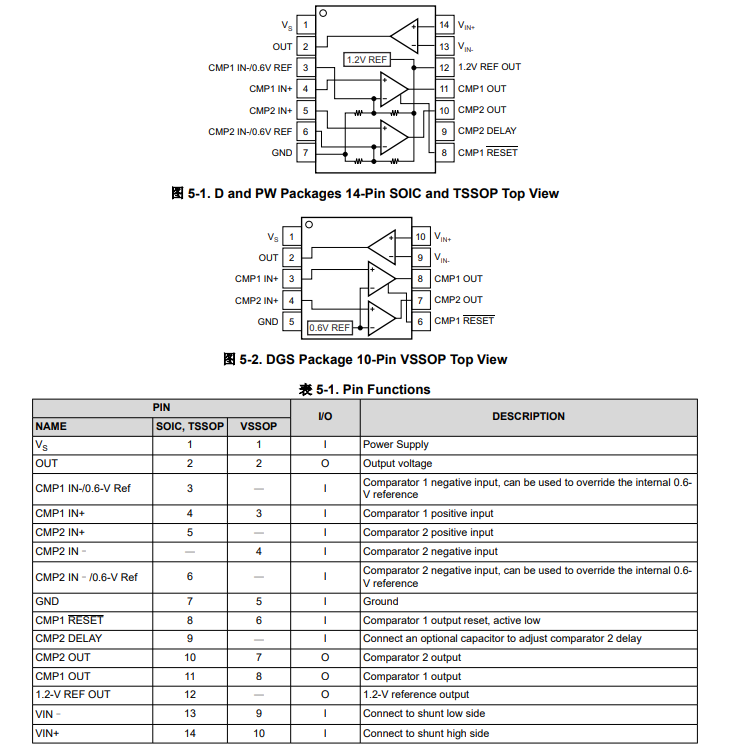

引脚功能和配置

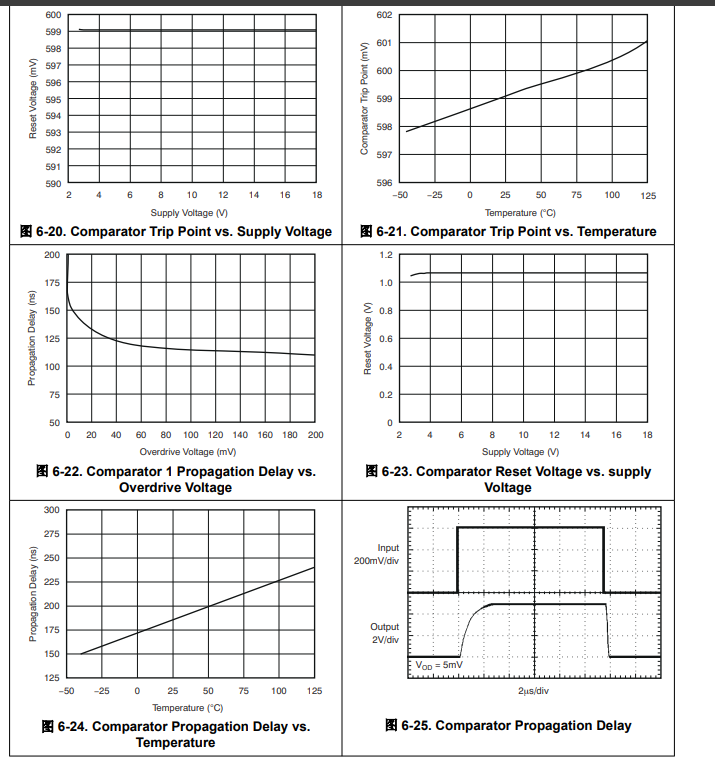

典型特性

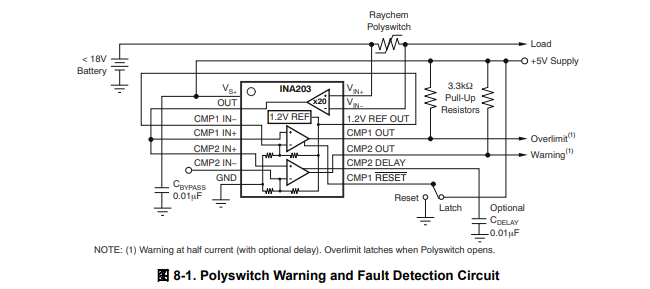

典型应用

应用
• 笔记本电脑
• 手机
• 电信设备
• 汽车
• 电源管理
• 电池充电器
• 焊接设备
