TLV3201 5.5V、高速单路推挽比较器技术手册

TLV3201 和 TLV3202 是单通道和双通道比较器，能够在极小型封装内提供高速 (40ns) 和低功耗 (40µA) 的出色组合，并具有诸如轨到轨输入、低失调电压 (1mV) 和高输出驱动电流等特性。在对响应时间要求严格的多种应用中也可轻松执行此器件。

数据手册：*附件：TLV3201 5.5V、高速单路推挽比较器技术手册.pdf

TLV320x 系列产品可提供单通道 (TLV3201) 和双通道 (TLV3202) 版本，这两个版本的器件都带有推挽输出。TLV3201 采用 5 引脚 SOT-23 和 5 引脚 SC70 封装。TLV3202 具有 8 引脚 SOIC 和 8 引脚 VSSOP 两种封装型号。所有器件可在 -40°C 至 125°C 的扩展工业温度范围内运行。

特性
• 低传播延迟：40ns
• 低静态电流：每通道 40µA
• 输入共模扩展范围超过任一电源轨 200mV
• 低输入失调电压： 1mV
• 推挽输出
• 电源电压范围：2.7V 至 5.5V
• 工业级温度范围：
-40°C 至 125°C
• 小型封装：5 引脚 SC70、5 引脚 SOT-23、8 引脚 SOIC、8 引脚 VSSOP

引脚功能和配置

典型特性

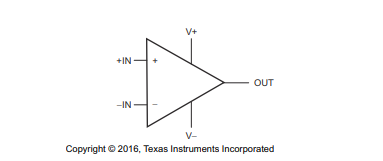

功能方框图

应用
• 检测设备
• 测试和测量
• 高速采样系统
• 电信
• 便携式通信
