移动电源综合测试仪可使用16位GAD7683，兼容AD76

电子产品的快速发展，造就了移动电源的产生，移动电源作为一个储能的器件，已经被应用在很多领域。移动电源内置了一个电路板，它的主要作用是对移动电源进行过充保护、过放保护、过流保护以及充电管理和放电管理等。因此，移动电源综合测试仪就是在这种环境下产生的，它主要是对电路板进行充电电流测试、过充/过放电保护测试以及过电流保护测试等，能够快速和准确的测量以上各项参数。

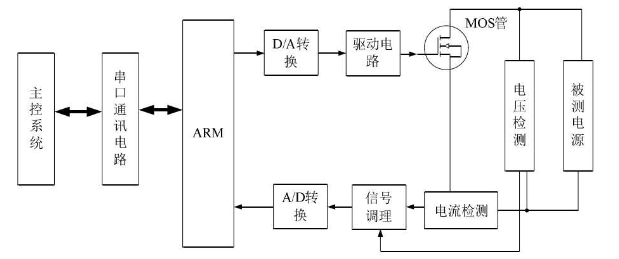

移动电源综合测试仪可以分为主控制系统、模拟电池器模块、电子负载模块，模拟直流电源模块四个模块。电子负载一般为直流电子负载，具有输出精度好、输出稳定性好和输出具有可控性等优点，被广泛的应用在电池成化设备检测、电子元器件的老化、电源产品的测试等，如下图所示：

方案图中由于ARM接收的是数字信号，模拟信号要送给ARM必须要经过模数转换电路，所以该数模转换器可采用16位100kSPS单通道的GAD7683（兼容AD7683），超低功率和小尺寸使GAD7683成为便携式和电池操作系统的理想选择。

GAD7683在2.7V至5.25V的电源范围内具有可靠的规格。即使在100kHz 的数据速率下工作，它也只需要很少的功率。在较低的数据速率下，设备的高速使其能够在断电模式下花费大部分时间，在10kHz数据速率下，平均功耗小于100mw。GAD7683还具有从2V到5.25V的操作、同步串行（SPI/SSI 兼容）接口和差分输入。参考电压可设置为500mV至VCC范围内的任何水平。

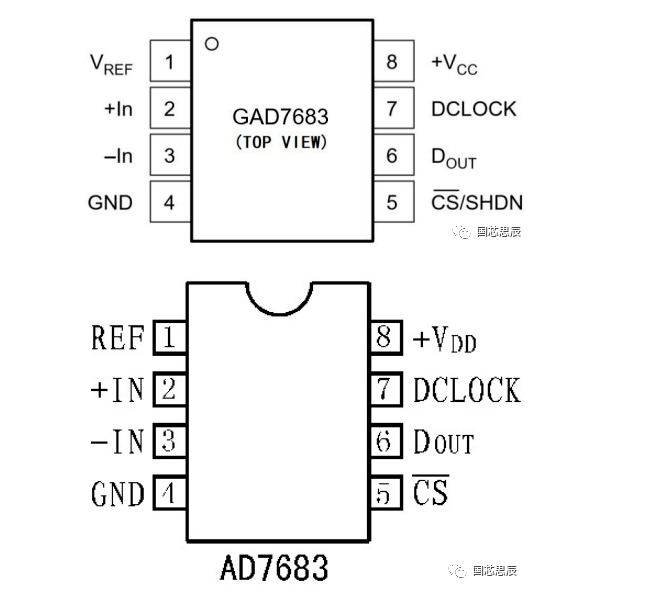

GAD7683应用特征及介绍：

•微功率:

-100kHz和2.7V时为1.8mW

-10kHz和2.7V时为0.3mW

•休眠：3uA(最大值)

•采用8脚VSSOP封装

•串行(SP/SSI)接口

此外，16位100kSPS单通道模数转换器GAD7683也非常适合远程数据采集模块、同时多通道系统和隔离数据采集等各种应用领域，如有需求，国芯思辰可提供免费试样和稳定的供货渠道。
