某电磁炉热敏电阻测温原理图

电磁炉有很多，有美的、奥克斯、富士宝、格力、华帝、康宝、小天鹅、松下、TLC、苏泊尔等。每一家公司的电磁炉故障代码所表示的含义不尽相同，但是有些是差不多，出现错误代码的目的是为了在电磁炉发生故障时候能根据出现的代码找出问题所在，从而给维修以及售后服务提供快捷便利的条件，同时还给消费者以提示信息。

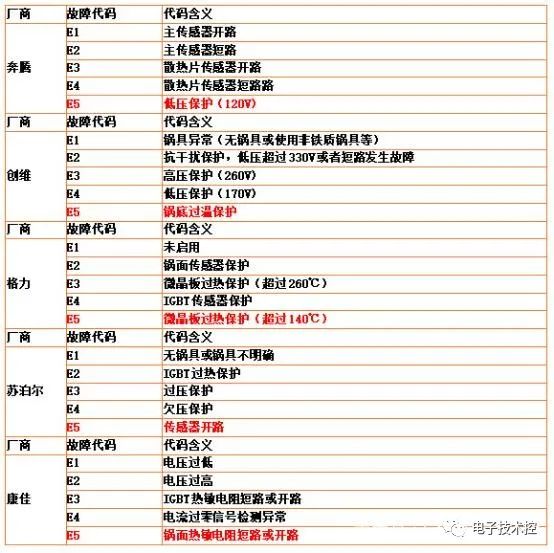

下面列出了奔腾、创维、格力、苏泊尔、康佳五家厂家的某些型号的电磁炉显示的故障代码以及代表的含义，可以看出显示E5错误代码基本上都是与温度有关，也就是与热敏电阻有关。 对于电磁炉一般选择负温度系数的NTC热敏电阻，也就是阻值随着温度升高而降低，对于热敏电阻，一般有两个故障，一个是开路，开路可认为电阻无穷大，另一个是短路，短路可认为电阻无穷小，一旦NTC热敏电阻发生异常，那么就不能对当前温度进行检测，一般都要端来功率输出，这样保护电磁炉。

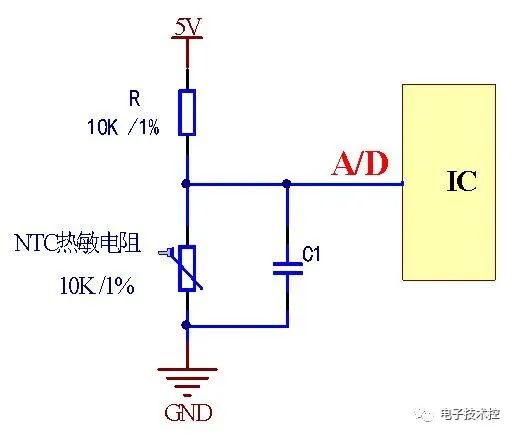

如下图是某电磁炉热敏电阻测温原理图，电阻R与热敏电阻串联，热敏电阻并联一个电容，热敏电阻阻值发生变化，IC通过阻值转换得到AD值算出当前温度。因此，如果电磁炉出现E5错误代码，可以先检查电容C1有没有坏，是否漏电，连接NTC的连线是否对地短路，或者热敏电阻是否损坏了。
