igbt模块三个接线端怎么接

IGBT（Insulated Gate Bipolar Transistor）模块通常具有三个接线端，分别是：Emitter（发射极）、Collector（集电极）和Gate（栅极）。正确的接线方式如下：

1. Emitter（发射极）：该端连接到IGBT模块的输出负极或地。在某些应用中，Emitter也可以连接到负载的负极。

2. Collector（集电极）：该端连接到IGBT模块的电源正极或所需电流源的正极，通常是与负载的正极相连。

3. Gate（栅极）：该端连接到控制信号的源，通常是一个控制电路或信号源。Gate极输入控制信号，控制IGBT的开关和导通。

需要注意以下几点：

- 在连接IGBT模块之前，请确保模块的额定电压和电流符合实际应用需求，并遵循制造商的规格和指南。

- 在连接IGBT之前，确保用适当的绝缘材料进行绝缘，以避免电气短路和危险。

- 在正常操作时，确保相应的保护措施，如过流保护、过温保护等。

- 在高功率或高电流应用中，可能需要特殊的散热系统来确保IGBT模块的温度不超过其额定限制。

重要的是强调遵循制造商提供的正确的电路连接和安装指南，以确保正确和安全的外部电路。

IGBT怎么看引脚

在大多数情况下，IGBT模块的引脚通常会以标号或文字标识进行标记。以下是常见的IGBT模块引脚标记：

1. 栅极（Gate）：通常标记为G，也可能是“G”或“GATE”。

2. 发射极（Emitter）：通常标记为E，也可能是“E”或“EMITTER”。

3. 集电极（Collector）：通常标记为C，也可能是“C”或“COLLECTOR”。

此外，一些IGBT模块还可能标记其他引脚，例如：

- 基区拉丝（Base Region Anode）：通常标记为BA，也可能是“BA”或“BASE”。

- 附加引脚（Auxiliary Pins）：某些IGBT模块具有额外的引脚，用于增强特定功能或提供附加电气连接。这些引脚通常会有特定的标识或功能说明。

如果您拥有特定型号的IGBT模块，最好参考相关的数据手册、规格表或制造商提供的引脚图来确认每个引脚的标记和功能。这将确保正确地连接IGBT模块，并避免错误操作或损坏。

IGBT管电路符号与引脚排列

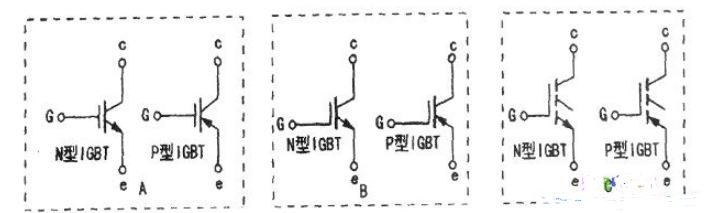

IGBT管至今尚无统-的电路符号标准，较常用的电路符号如图所示。图中G为栅极或称门极， c为集电极， e为发射极。如下图所示电路符号中的A、B两种最为常用。

带有阻尼二极管的N型IGBT管的电路符号是在上述符号的c、e极间添画一-只极管符号即可，二极管的负端接c极，正端接e极，如下图所示。常见的IGBT管的管脚排列顺序与常见的大功率三极管-致，即管脚朝下，标注面向自己，从左到右依此是i ］极（G）、集电极（c）、发射极（e）。

说明：由于电磁炉中使用的IGBT管多为N型IGBT管，除特殊说明外均指N型IGBT管。
