汽车电子抛负载测试 瞬态电压抑制TVS二极管型号

汽车有12V和24V供电系统之分，12V供电系统主要是应用于小轿车，24V供电系统主要应用于客车、货车、货车。汽车，一款与生命息息相关的产品，其稳定性、可靠性和安全性是我们所有人都要关注、重视的问题，尤其是汽车电子系统设计工程师。为了保障汽车的稳定性、可靠性和安全性，国际标准化组织制定了一系列的标准（比如ISO 16750标准、ISO 7637-2标准）为汽车安全保驾护航，让汽车厂商及供应商在这一系列标准下设计、生产出高可靠性的汽车电子产品。

众所周知，汽车供电系统输出极其复杂，很容易受到温度、工况等条件的影响。汽车供电环境中所有的瞬态浪涌过压现象，其中抛负载（Load Dump）瞬态浪涌过压现象是一个需要高度重视的电气危害。那么，如何确保汽车电子产品顺利通过ISO 16750、ISO 7637-2抛负载测试要求呢？关于DC 24V系统汽车过抛负载测试及保护解决方案，在上一期，TVS二极管厂家东沃电子就科普分享过。接下来，东沃电子要科普分享的是：汽车DC 12V系统抛负载测试防护解决方案设计图。

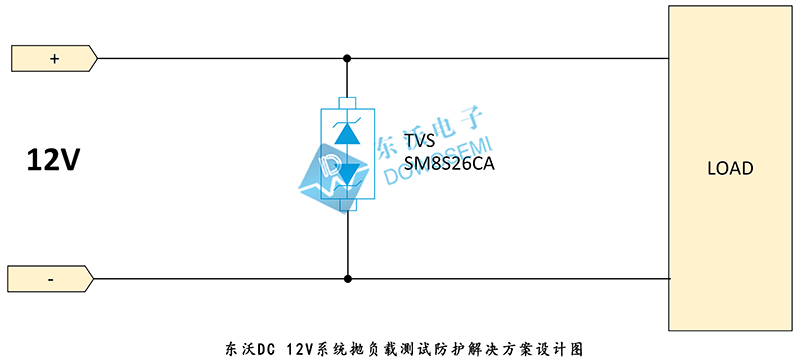

DC 12V系统抛负载测试防护解决方案设计图

DC 12V系统抛负载测试防护解决方案说明

从图中可知，东沃电子技术推荐选用一颗汽车级TVS二极管SM8S26CA，双向贴片、通过AEC-Q 101认证、峰值脉冲功率6600W、工作电压26V、最大钳位电压42.1V、峰值脉冲电流157A、DO-218AB封装，非常适合汽车DC 12V供电系统抛负载防护，是一颗非常成熟、稳定、高可靠性的汽车品质TVS管。从目前应用来看，TVS二极管SM8S26CA可通过如下测试等级：

ISO 7637-2 P5a（Us=87V、Td=400ms、Ri=0.8Ω）

对于DC 12V供电系统过抛负载测试，东沃电子技术还推荐以下TVS保护器件型号，对应型号测试等级如下：

1）TVS管保护器件LDP24CA：双向直插、通过AEC-Q101认证、峰值脉冲功率6000W、工作电压24V、最大钳位电压38.9V、峰值脉冲电流154A、R-6封装，可通过如下测试等级：

ISO 7637-2 P5a（Us=87V、Td=400ms、Ri=2Ω）

2）TVS管保护器件6.6SMDJ26CA：双向贴片、通过AEC-Q101认证、峰值脉冲功率6600W、工作电压26V、最大钳位电压42.1V、峰值脉冲电流156.8A、SMC（DO-214AB）封装，可通过如下测试等级：

ISO 7637-2 P5a（Us=87V、Td=300ms、Ri=2Ω）

DC 12V系统抛负载TVS二极管防护器件参数

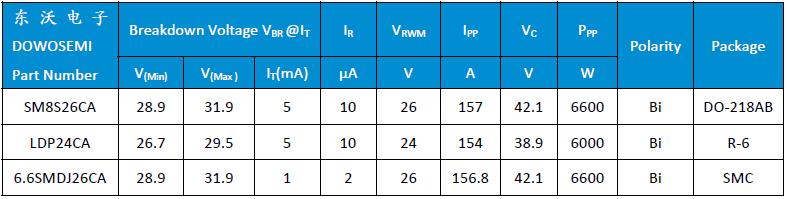

DC 12V系统抛负载测试防护专用TVS二极管SM8S26CA、LDP24CA、6.6SMDJ26CA参数，查看东沃电子“TVS-SM8S Series Datasheet”、“TVS-LDP Series Datasheet”、“TVS-6.6SMDJ Series Datasheet”产品规格书可知：

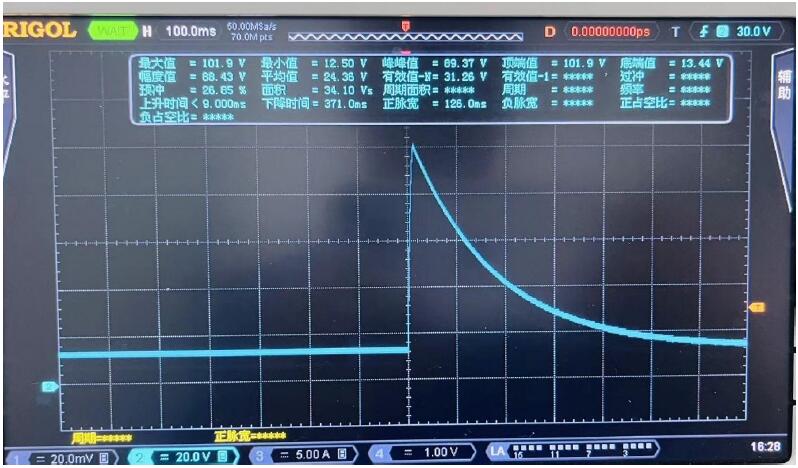

抛负载测试前图形如下：

TVS管保护器件输入脉冲后图形如下：

以上是东沃汽车DC 12V系统抛负载测试保护解决方案图及TVS管保护器件选型推荐介绍，如有特殊需求，欢迎前来探讨。浪涌静电防护方案，找东沃电子，电路保护不迷路！方案中选用到的TVS二极管SM8S26CA、LDP24CA、6.6SMDJ26CA，东沃电子已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型，欢迎广大新老客户前来咨询！
