什么是数模转化器？

数模转换器，又称D/A转换器，简称DAC，它是把数字量转变成模拟的器件。D/A转换器基本上由4个部分组成，即权电阻网络、运算放大器、基准电源和模拟开关。模数转换器中一般都要用到数模转换器，模数转换器即A/D转换器，简称ADC，它是把连续的模拟信号转变为离散的数字信号的器件。

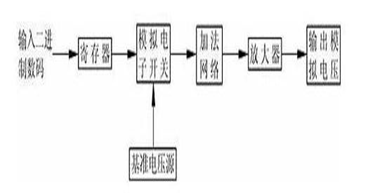

数字量转换成模拟量的过程我们通常叫做数模转换，简写成D/A。完成这种功能的电路叫做数模转换器，简称DAC。数模转换器的框图如图所示。 输入的二进制数码存入寄存器，存入寄存器的二进制数，每一位控制着一个模拟开关。

输入的二进制数码存入寄存器，存入寄存器的二进制数，每一位控制着一个模拟开关，模拟开关只有两种可能的输出一种是接地，另一种就是经电阻接基准电压源。 它由寄存器中的二进制数控制，模拟开关的输出送到加法网络，二进制数码的每一位都有一定的“权”，这个网络把每位数码变成它的加权电流。随后将输入的每一位二进制代码按其权的大小转换成相应的模拟量，然后将代表各位的模拟量相加，所得的总模拟量就与数字量成正比，这样便实现了从数字量到模拟量的转换。

并行数模转换：虚线框内的数码操作开关和电阻网络是基本部件。图中装置通过一个模拟量参考电压和一个电阻梯形网络产生以参考量为基准的分数值的权电流或权电压；而用由数码输入量控制的一组开关决定哪一些电流或电压相加起来形成输出量。所谓“权”，就是二进制数的每一位所代表的值。串行数模转换：串行数模转换是将数字量转换成脉冲序列的数目，一个脉冲相当于数字量的一个单位，然后将每个脉冲变为单位模拟量，并将所有的单位模拟量相加，就得到与数字量成正比的模拟量输出，从而实现数字量与模拟量的转换。
