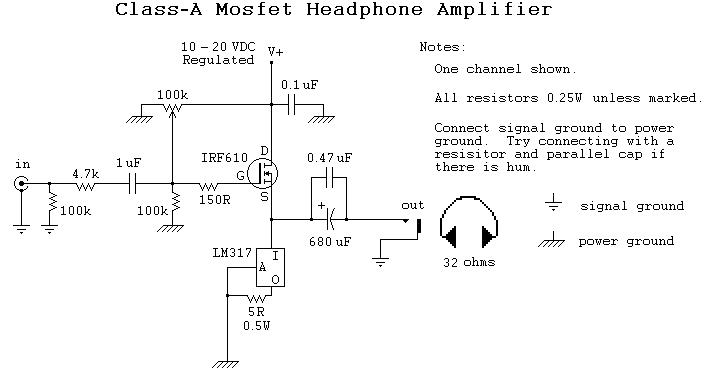

基于MOSFET的耳机放大器原理图

这是基于单MOSFET作为主要放大元件的耳机放大器原理图。该电路非常简单且易于以最低成本构建。

电路注意事项：

MOSFET 型号为 IRF610。

上图设计仅针对一个通道，只需在一张PCB上构建相同的电路即可成为立体声通道。

除LM317周围的电阻为0.5W外，所有电阻瓦数均为0.25W

将信号地连接到电源地。如果有嗡嗡声，请尝试与电容器并联一个电阻。

使用稳压电源10-12VDC

该放大器概念很简单，遵循典型的单端 A 类电路，利用有源恒流源 (CCS) 代替无源电阻。与使用无源负载电阻器的情况相比，CCS 使电路的效率提高了一倍，最高可达 25%。
