PNA网分测试混频器介绍

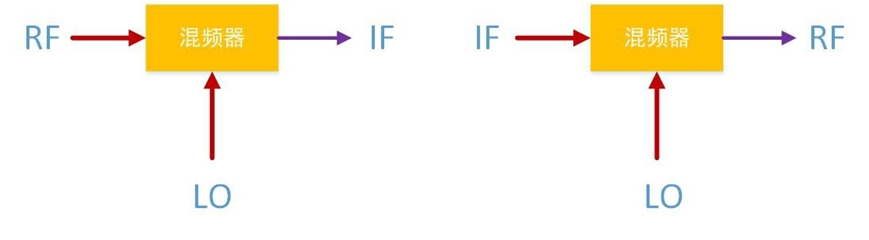

混频器（Mixer）也可称为“变频器”或者“频率转换器”，可以将将输入信号的频率转换成另一个频率。如图所示，混频器有3个端口RF，IF和LO，其中两个为输入端口，一个为输出端口。

混频器的应用场景里包括下变频和上变频，下变频：在接收机中，它将射频频率或较高的频率转换为较低的中频频率或基带，使信号在射频接收机中更容易处理。上变频：在发射机中，它将较低的中频或基带频率转换到较高的中频或射频频率，便于在发射机中提供更为高效的功率传输。

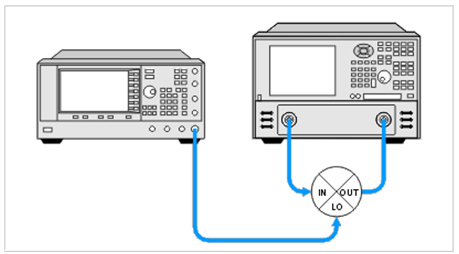

PNA网络分析仪中最基础的变频选件为080/S93080B，我们平时默认的网分测试都是频率耦合的，变频选件可以使网分发射信号和接收信号的频率不同，最典型的测试就是变频损耗，连接框图如下。

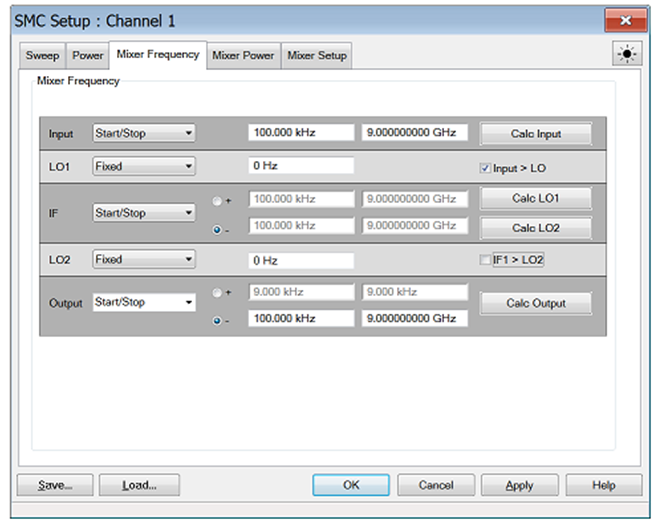

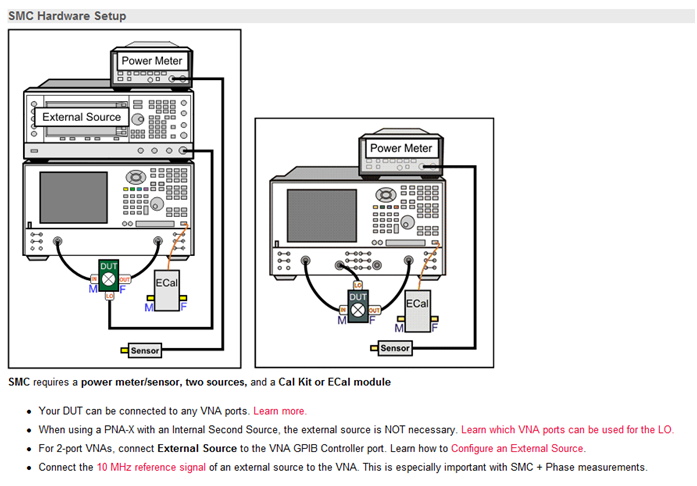

除了基础变频功能，还有针对混频器的专业测试程序Frequency Converter Application（SMC/VMC）分别对应标量变频测试和矢量变频测试，连接方式如下：

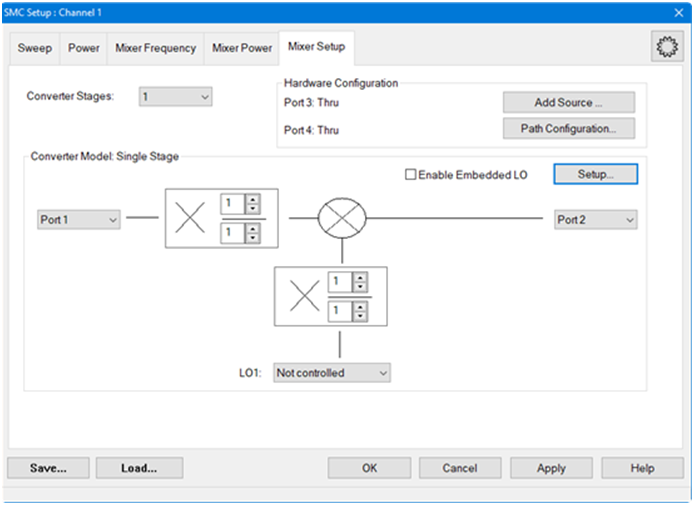

还有的场景被测器件是嵌入式本振，内嵌的本振和仪表对应频点的偏差可能会超过kHz。对于相位测试来说如果不能估计出混频器的真实输出频率，相位测试是无法实现的。PNA系列针对开发了S93084B选件可以预估内嵌本振的频率并自动匹配参考混频器的本振完成测量，软件的测试设置界面如下：
