模拟开关电路图解

该模拟开关电路设计用于打开或关闭模拟线路。它由两个IC形式的模拟开关组成，由两个按钮开关控制。在待机模式下，模拟开关控制引脚上的电压很低。

当ON按钮被激活时，该电压增加超过ES1的阈值，模拟开关闭合。即使ON按钮被释放，ES1控制引脚上的电压仍然很高，模拟开关保持闭合。

发生这种情况是因为ES1的输出连接到其控制引脚。因此，它锁定在关闭位置。当OFF开关被激活时，控制引脚连接到地，ES1断开。这会将电路重置为待机模式。

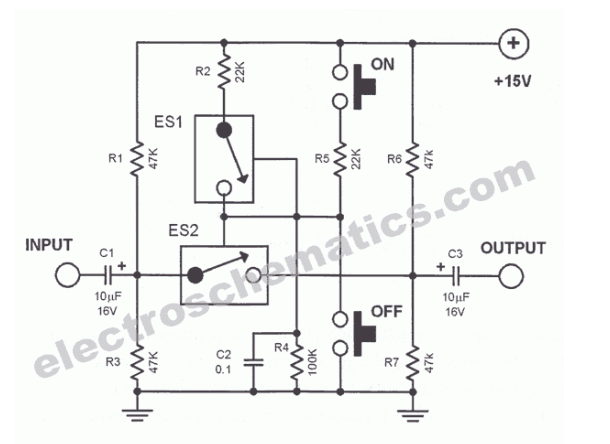

模拟开关电路图

在ON模式下，ES1控制ES2模拟开关。输入线通过ES2连接到输出线或断开。
