采样保持电路之开关寄生的影响

“采样保持电路是模数转换器(ADC)中最重要的电路之一。其电路中存在的寄生电容会引入时钟馈通、沟道电荷注入等非理想因素严重影响ADC的整体性能。鉴于此，本文将介绍这些非理想因素产生的原因及常见的解决方法”

01采样保持电路

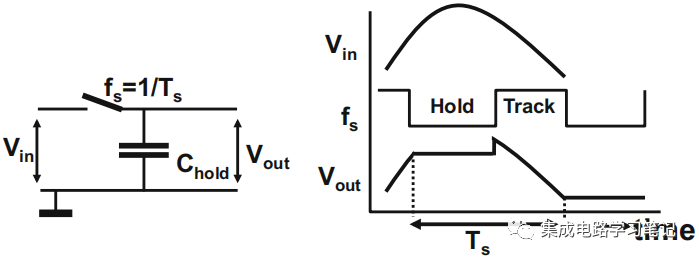

采样保持电路通常被用在模数转换器设计中，起到信号采集的作用。图1是一个由开关和电容组成的采样保持电路。在采样阶段，开关闭合且电容Chold采集输入信号的信息。在保持阶段，开关断开Chold保存采样时刻输入信号的信息，从而实现信号的采样和保持的功能。

图1 采样保持电路[1]

02开关寄生对采样精度的影响

图1所示的采样保持电路中的开关可由一个简单的MOS管实现。当开关导通时，沟道内存在电荷会积累电荷Qgate。开关断开后，这些电荷会流出到采样电容上从而引起采样误差。这就是 “电荷注入” 。由电荷注入产生的误差可表示为

其中，1/2是假设沟道中的一半电荷流入到采样电容上。

此外，时钟馈通效应也是引起采样误差的一个重要来源。MOS管的栅漏或栅源之间存在交叠电容Cov。采样结束时钟跳变时，会通过交叠电容馈通到采样电容上，从而引起采样误差。由时钟馈通而导致的误差可表示为

可见时钟馈通引入的是一个与输入信号无关的失调电压。

03解决时钟馈通和电荷注入的几种方法

1. 增加虚拟开关

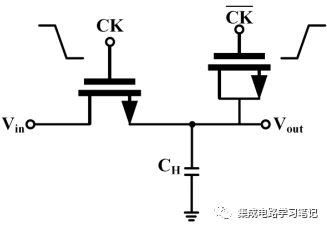

如图2所示，相比于图1增加了一个额外的虚拟开关。虚拟开关的状态与采样开关的状态相反，且大小为采样开关的二分之一。当采样开关关断时，沟道电荷Qgate的一半流向输出端一侧，此时虚拟开关开启并吸收采样开关释放的多余电荷。从而达到采样电容上的输入信号不被影响的目的。

该方法虽然简单但也存在一定的问题。采样开关不可能刚好向输出一侧注入一半的电荷。因此不能完全抑制电荷注入所引起的误差。

图2 增加虚拟开关

2. 底板采样

图3为底板采样技术的示意图。当采样结束时，晶体管Mb首先断开，此时采样电容下极板浮空，随后另一个晶体管再关断。因为采样电容下极板浮空处于高阻状态，晶体管内电荷不会流入采样电容上，从而避免电荷注入而引起的采样误差。值得一提的是，该结构无法解决时钟馈通的问题。

图3 底板采样方法

3. 差分采样

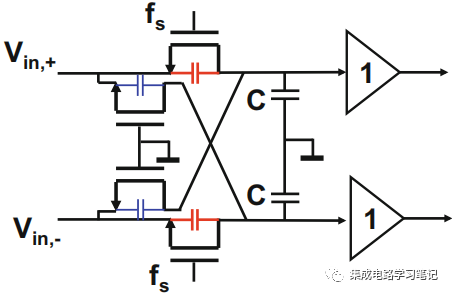

在模拟集成电路设计中，差分是一种常见的消除偶次非线性的方法。如图4所示，实际采样电路中，不仅有时钟馈通和沟道电荷注入等非理想因素，输入信号通过MOS管的漏源寄生电容Cds(红色标识)也会馈通到输出端。通过增加两个常关断的MOS开关大小与采样开关一致，并结合差分结构可以有效的减小输入信号馈通的影响。

该差分结构相较于底板采样等方法具有采样精度高的优点，但这是以增加功耗和面积换来的。

图4 差分采样结构
