运算放大器差分输入电压

差分输入电压

差分输入电压是指+输入引脚（非反向输入引脚）与-输入引脚（反向输入引脚）间在IC的特性无退化、无损坏的前提下可施加的最大电压值。

该电压既可以+输入引脚为基准，也可以-输入引脚为基准，表示两个引脚间的电压差。极性并非那么重要。

但是前提是各输入引脚的电位大于VEE引脚的电位。

原因是IC内置静电破坏保护元件，当输入引脚的电位低于VEE时，电流会通过静电破坏保护元件从引脚流出，从而可能导致IC的特性退化或损坏。

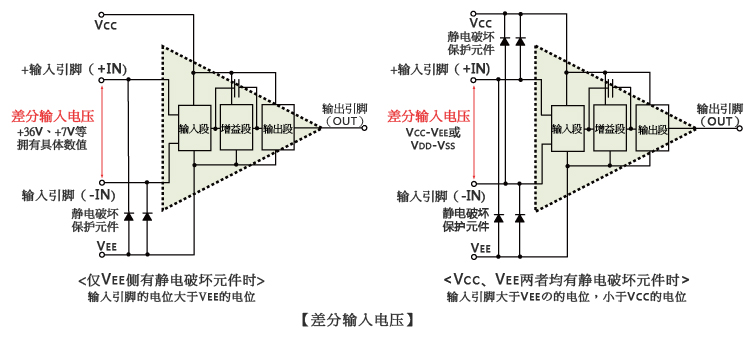

保护元件的形式有2种，下图左侧的输入引脚与VEE（GND）间连接的情况，和右侧输入引脚与VCC、VEE（GND）两者连接的情况。

前者因VCC侧不存在电流流经的路径，因此差分电压与VCC的值无关，而由输入引脚上连接的晶体管（NPN晶体管、PNP晶体管等）的耐压等决定。

后者因VCC侧也有保护元件，且输入引脚需要VCC以下的电位，因此，差分输入电压由VCC-VEE或VDD-VEE决定。

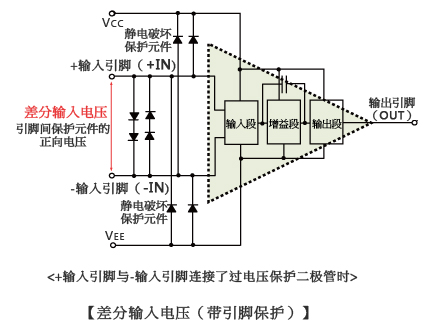

运算放大器中使用了NPN差分输入段，为了对晶体管的基极-发射极间进行保护，有时会在输入引脚间连接钳位二极管，也有规定几伏差分输入电压的产品。
