14位ADC SC1254在无线电接收机的应用

无线电接收机是用于接收无线电信号的通信设备。由于来自于空间的电磁波已经很微弱，且夹杂着大量的干扰与噪声，因此无线电接收机必须具有放大信号、选择信号、排除干扰以及对信号进行解调的能力。

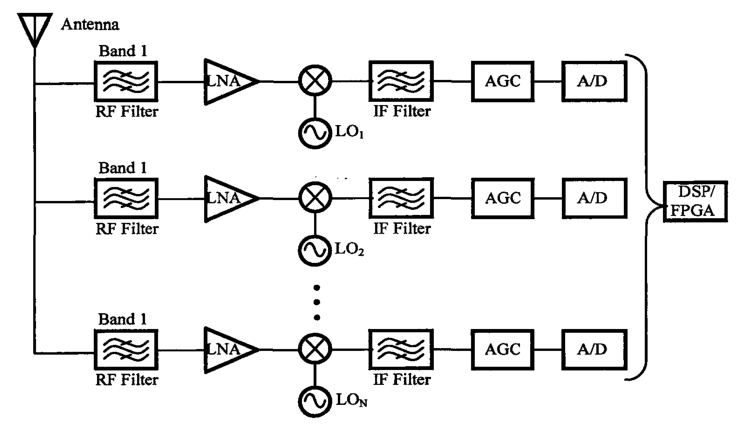

无线电接收机用天线接收无线电信号、从中选出需要的信号再转换为声音、图像、电码等的设备。主要元件有滤波器、电振荡放大器、检波器、扬声器、电子显像管等；无线接收机结构图如下：

上图可以看出，射频信号经天线后经过多个并行的通道后，通过射频滤波器、低噪声放大器（LNA）以及混频器与本振共同控制后实现下变频。下变频后的信号经信道选择滤波器后通过自动增益控制（AGC）将中频信号调整到合适的功率水平，再送入模数转换器（A/D）进行模数处理最后送入DSP/FPGA进行基带处理以及信道检测。

模拟输入信号合适的采样和量化是数字信号处理的先决条件，而ADC是无线电接收机前端的一个重要组成部分。选定理想的ADC来满足接收机的性能是非常有必要的，芯炽4通道14位ADC SC1254用于无线电接收机具有杰出的动态性能与低功耗特性，芯片内置采样保持电路，该产品转换速率最高可达110MSps，是专门针对低成本、低功耗、小尺寸和易用性而设计的ADC。

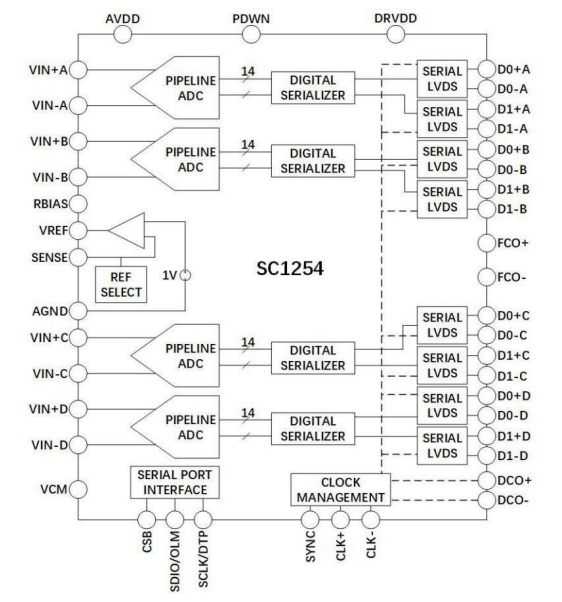

SC1254功能模块图

芯炽SC1254主要性能：

• 低功耗：每通道110mW(110MSps)

• 信噪比(SNR)：73dB

• 微分非线性(DNL)：±0.75LSB(典型值)

• 积分非线性(INL)：±2.5LSB(典型值)

• 串行LVDS ，2VP-P输入电压范围

• QFN-48封装7mm×7mm

该ADC采用1.8V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电源源或驱动器件。
