高边开关与低边开关的区分使用

相对于外部负载，将半导体开关配置在上侧电路（电源侧）的叫作高边驱动，配置在下侧电路（GND侧）的叫作低边驱动。

【高边驱动/低边驱动】

高边开关与低边开关的区分使用

相对于外部负载，IPD有适用于上侧电路的高边开关和适用于下侧电路的低边开关，各种配置有各自适用的电路设计。
如下图左侧所示，对于电源电压固定且配置了各种负载的电路，例如在汽车等电池固定电压、车身GND接地的环境下，输出容易发生短路，检测异常状态适合使用容易进行接地检测的高边开关。
如下图右侧所示，负载配置在各种电源电压下的电路则适合使用低边开关。低边开关是MOSFET的源极GND接地，通过向栅极施加输入电压动作。其控制与单独使用MOSFET相同，容易从单独使用MOSFET进行替换。

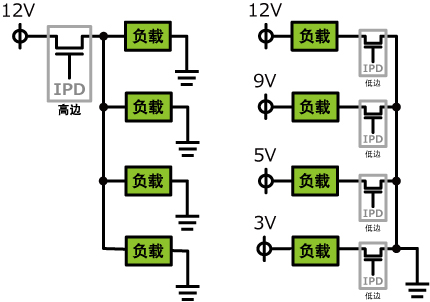

【高边/低边区分使用】
