带隙基准电压模块之bg的温度曲线分析

bg温度曲线分析

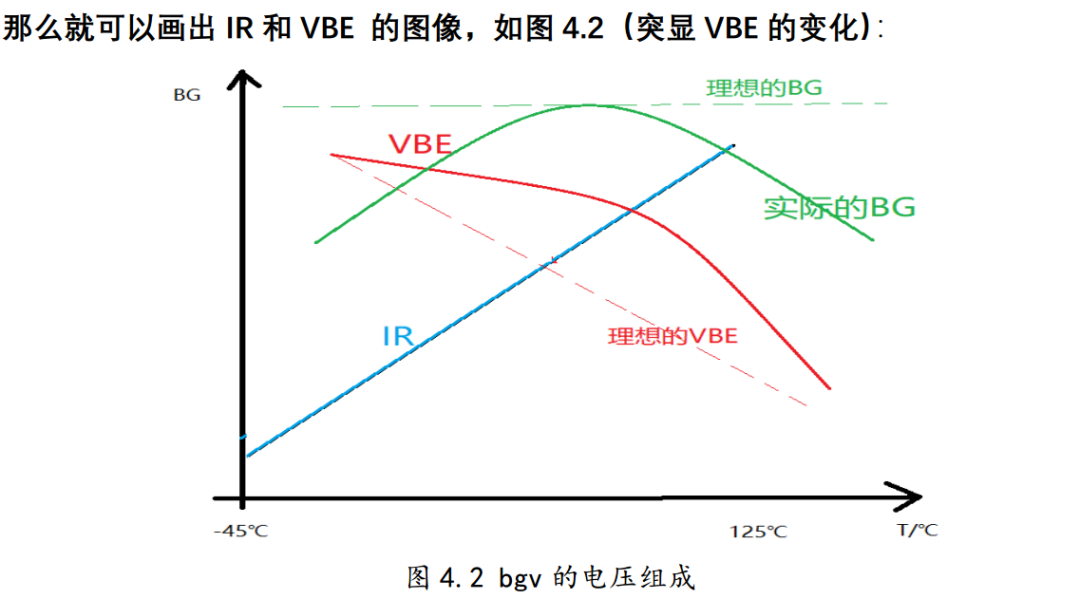

Bandgap 电压的表达式：

Bg 表达式第一项: IR 曲线：

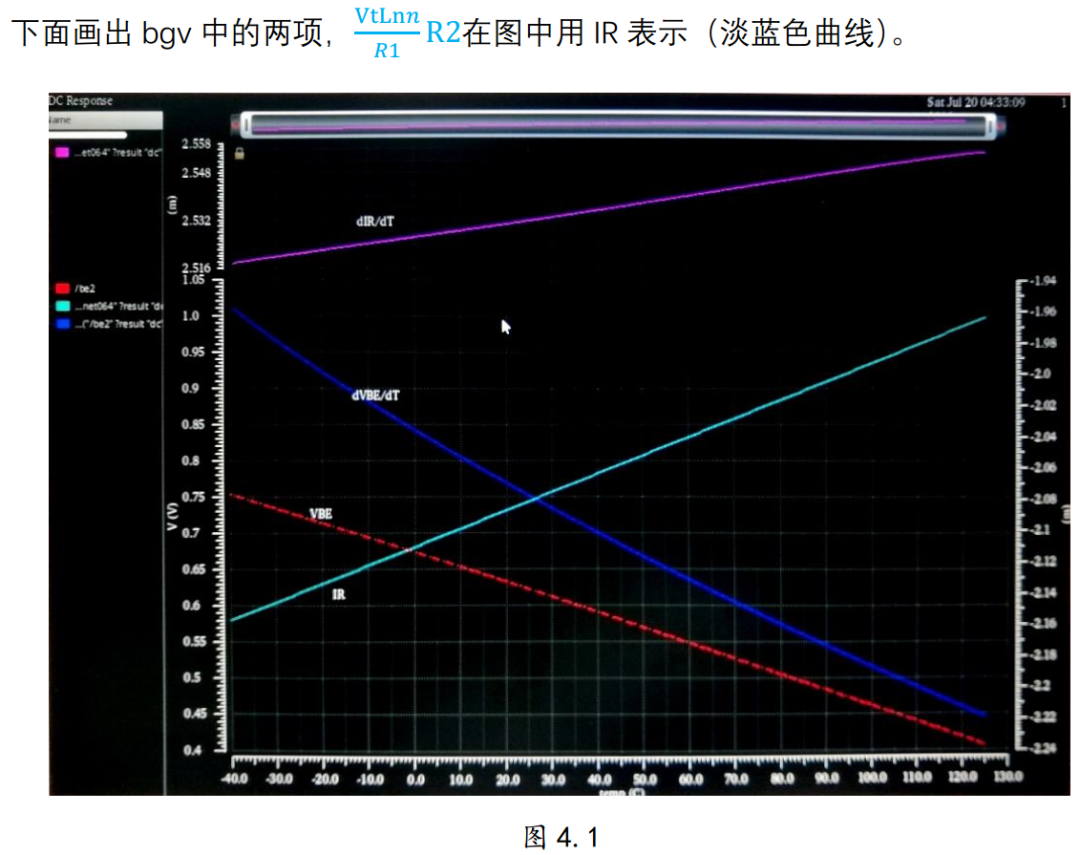

其中 B 是电阻的一阶温度系数（不考虑二阶温度系数、电阻电压系数），dIR/dT 是 IR 对温度求导是一个常数， 所以IR是一条直线。图4.1 中的蓝色线（dVBE/dT）是 VBE 对温度的导数，由图可知 dVBE/dT 随温度增大而增

大。

Bg 表达式第二项 :VBE 曲线

哪些因素决定 VBE 曲线形状？：

VBE 曲线的弯曲程度， 可能受到式（2.5） 高亮部分（设计中的可控量） 的影响。所以

接下来，通过仿真分别分析， 三个参数给 bg 温度曲线带来的影响。

⚫ Ro 的温度系数“B”；

⚫ 三极管比例“n: 1”中的“n”；

⚫ 产生 PTAT 电流的电阻“Ro”的阻值。

这里没有放入仿真验证过程，因为每个工艺参数不同（电阻的一阶二阶温度系数，三极管的尺寸、温度系数等）

直接上某工艺下结论（仅供启发参考）
