一起看看TTR-921 TCAS计算机故障案例

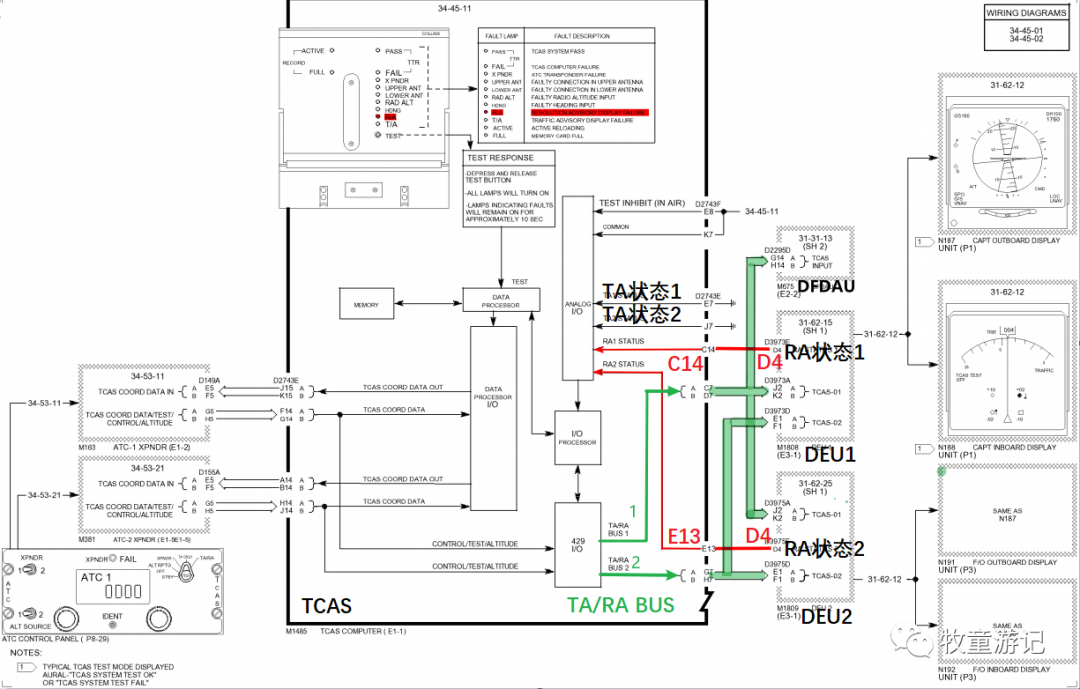

TCAS显示状态

当DEU失去显示TCAS能力时，任何一个DEU发送一个离散信号给TCAS计算机，当TCAS计算机接收到这个离散信号时，就不会执行向DEU发送TCAS显示、向REU发送TCAS语音和用TCAS向交通飞机发送协调数据这些功能。

TCAS维护信息

TCAS FAIL信息即可以显示TCAS计算机外部的故障，也可以显示TCAS计算机内部的故障。

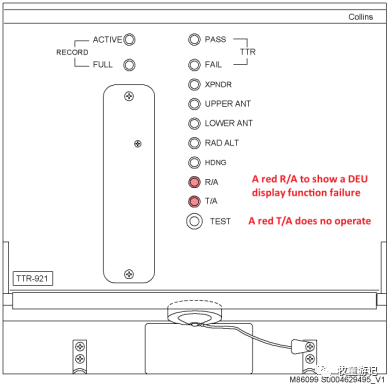

1. 这些故障可能导致TCAS FAIL信息显示并且导致一个TCAS维护信息。在TCAS计算机上做TCAS BITE测试故障灯作为一个维护信息：
   1. Left Air Data Inertial Reference Unit (ADIRU) failure or ADIRU bus failure.
   2. Top TCAS antenna failure.
   3. Bottom TCAS antenna failure.
   4. Top ATC antenna.
   5. Bottom ATC antenna.
   6. ATC transponder failure or ATC bus failure.
   7. TCAS computer failure or TCAS bus to the ATC failure.
   8. Air/ground discrete short to ground.
   9. The RA status discrete from the two DEUs are open.
   10. A failure of both radio altimeters or a failure of both radio altimeter busses.
2. 可能导致TCAS FAIL信息，但不会有TCAS维护信息：
   Air/ground discrete short to ground.
3. 可能导致TCAS维护信息，而不会导致TCAS FAIL信息：
   A RA status discrete from one of the DEUs is open.

RA离散状态检查

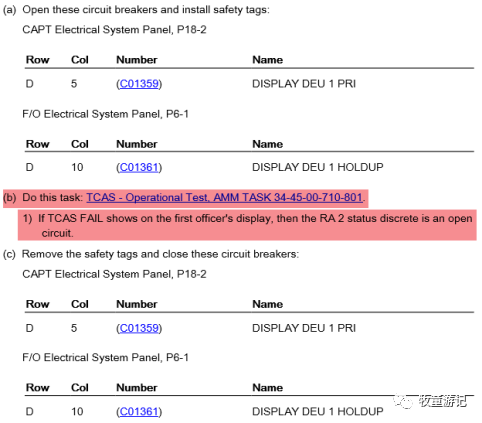

• RA2离散状态检查：

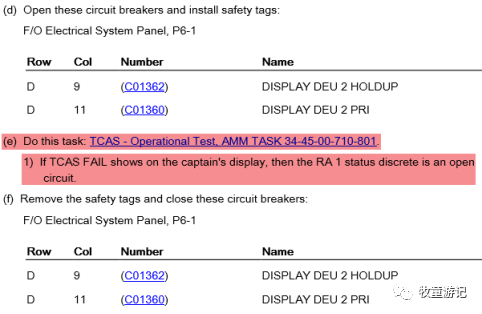

• RA1离散状态检查：

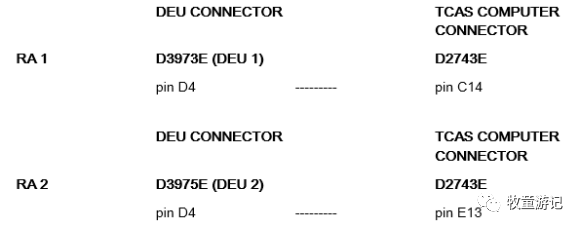

• 线路检查（WDM 34-45-11)：

案例

飞机A机组反映空中巡航阶段副驾驶一侧ND上不显示TCAS，地面完成TCAS操作测试检查正常，航后与B飞机对串TCAS计算机观察。几天后B飞机出港滑行中反映左右侧ND有TCAS FAIL信息，ATC fail灯未点亮，切换应答机，转换TCAS模式TA/RA、TA ONLY，尝试复位TCAS跳开关故障依旧。根据FIM34-45 TASK 821 TCAS FAIL隔离故障，在检查RA2和RA1离散状态时都显示TCAS FAIL，进一步完成线路检查正常，更换TCAS计算机后测试正常，所以故障原因可能是TCAS计算机模拟I/O接口故障（等待后续修理结果来验证）。

由于两架飞机CDS和TCAS测试均未发现故障信息，从排故的结果反推很有可能A飞机当时RA2离散状态间歇性OPEN导致副驾侧不显示TCAS，而且没有TCAS FAIL信息，B飞机RA2和RA1离散状态均OPEN所以有TCAS FAIL信息，TCAS自检应有维护信息R/A，但是没读到。

题外话：出故障信息时及时执行CDS自检、TCAS操作测试和BITE测试，查看信息应该会发现故障原因。
