介绍一种带自锁的过流保护电路

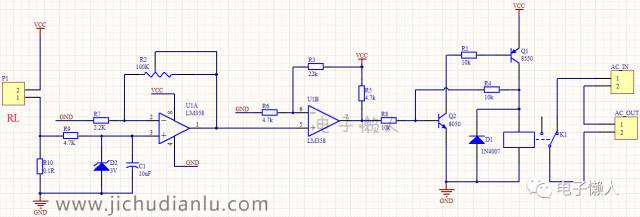

电路图：

电路功能介绍：

本例电路可检测负载电路中的电流大小，当电流超过一定值时，电路会进行保护。

电路分解：

整个电路可分为下面四个部分：

一是取样保护电路，由RL，R10，R9，D2，C1组成；

二是由U1A组成的同相放大器的信号放大部分；

三是由U1B组成的比较器电路。将放大后的信号经比较后，控制后级的动作。

四是由三极管Q1，Q2组成的驱动继电器的电路。

整个电路的工作过程：

1、从采样电路中可以看出，负载RL和R10是串联的，根据串联电流相等的原理，流过采样电阻R10的电流和负载RL的电流是相等的。这样R10上电压的变化反应了负载电流的变化。

2、R10电阻上采样到的信号，经电阻R9输入到运放的同相端。稳压二极管D2起到一个保护作用，保护运放的输入端防止过高的电压进来损坏运放。电容C1起到抗干扰的作用。

3、采样电阻R10采样后的信号，经运放U1A的放大。U1A和电阻R2，R7组成了一个典型的同相放大电路，具体放大多少倍，大家可自己计算一下。

4、经放大后的信号，输入至U1B的同相端，U1B为一个比较器。其中电阻R3和R6组成一个分压电路，基准电压就由这个分压电路提供。电阻R5为比较器输出的上拉电阻。

5、当同相端的电压比反向端电压大时，比较器U1B输出高电平。表示电路已经过流。

6、比较器输出高电平，使三极管Q2导通；Q2导通后，Q2的集电极变为低电平使三极管Q1导通。Q1导通后，VCC经三极管Q1，电阻R4加载至三极管Q2的基极，形成一个自锁的功能。这样即使比较器的输出变为低电平后，Q2和Q1还是导通的。

7、Q1导通后，继电器的线圈有电流流过，继电器吸合。继电器吸合就会切断电源输入。

注意：

在实际中，对集成运放等芯片的电源输入要加上去耦电容。本例电路图中没有画出。
