滤波器的选频作用 滤波器与选频器的区别

有关滤波器的作用，根据滤波器的选频作用，滤波器可以分成四类：低通、高通、带通和带阻滤波器，滤波器与选频器的区别，选频器是滤波器的一类，如低通、带通、带阻、高通等滤波器。

一、滤波器的选频作用

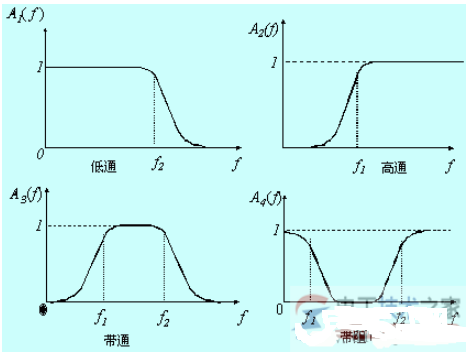

根据滤波器的选频作用，滤波器可以分成四类：低通、高通、带通和带阻滤波器。若只考虑频率大于零的频谱部分，则这四种滤波器的幅频特性图如图。

二、滤波器与选频器的区别

滤波器出来的信号不再送入下一级电路，而选频器出来的信号都被送入下一级电路。

就像糖，用来制作糖果，糖就是主料；用来做菜，糖就是辅料。同样一些电子元件，用在滤波电路中就是滤波器，用在选波电路中就是选波器。区别主要看输出的信号是有用，还是无用。前者被送入下一级，后者不送入下一级，或直接入地。

选频器是滤波器的一类，如低通、带通、带阻、高通等滤波器。滤波器可以用在选频，还可以用于波形成型，如高斯滤波器，还可以用于模型预测，如自适应滤波器等。

三、滤波器的作用

滤波器有如下功能：

1、功能：滤波器是具有频率选择作用的电路或运算处理系统，具有滤除噪声和分离各种不同信号的功能。

2、类型：按处理信号形式分：模拟滤波器和数字滤波器按功能分：低通、高通、带通、带阻按电路组成分：LC无源、RC无源、由特殊元件构成的无源滤波器、RC有源滤波器按传递函数的微分方程阶数分：一阶、二阶、高阶

模拟滤波器的传递函数与频率特性：模拟滤波器的传递函数模拟滤波电路的特性可由传递函数来描述。传递函数是输出与输入信号电压或电流拉氏变换之比。经分析，任意个互相隔离的线性网络级联后，总的传递函数等于各网络传递函数的乘积。

一句话，滤波器就是用来滤除杂波的。滤波杂波的目的，就是为了得到所需要的波形。

梳状滤波器它是由许多按一定频率间隔相同排列的通带和阻带，只让某些特定频率范围的信号通过。梳状滤波器其特性曲线象梳子一样，故称为梳状滤波器。

梳状滤波器在电视技术中的应用很多。梳状滤波器被用于分离色度信号的两个正交分量U色差信号与V色差信号。梳状滤波器一般由延时、加法器、减法器、带通滤波器组成。对于静止图像，梳状滤波在帧间进行，即三维梳状滤波。对活动图像，梳状滤波在帧内进行，即二维梳状滤波。

除特殊要求的场合外，大多数的数字电视设备或高质量的数字电视接收机，采用行延迟的梳状滤波器与带通滤波器级联，构成Y、C分离方案就可获得满意的图像质量。

使用梳状滤波器使得图像质量明显提高。解决了色串亮及亮串色造成的干扰光点、干扰花纹；消除了U、V混迭造成的彩色边缘蠕动；消除了亮、色镶边。
