介绍时序分析的基本概念lookup table

今天要介绍的时序分析基本概念是lookup table。中文全称时序查找表。

这是时序库里非常重要的一个概念，它是一种三维数据查找表，整个lib文件都是通过该种查找方式来得到所需要的信息。例如延迟时间作为输出信号负载（output load）和输入信号转换时间(input transition)的函数列表。

我们来看一个look up table的查找方式：

lu_table_template(delay_template_2x2){

variable_1：total_output_net_capacitance；

variable_2：input_net_transition;

index 1("1000.0，1001.0");

index _2( " 1000.0, 1001.0" ) ;

}

rise_transition (delay_template_2x2) {

index_l( "0.01，0.4532" ) ;

index_2( "0.01，1.2" );

values ("0 .131455 , 0.131036 " , \\

"4.19211，4.13413") ;

}

上诉语句定义了一个名字叫为delay_template_2x2的lookup table，可以理解为一个模板，有两个变量variable_1和variable_2组成。variable_1代表total_output_net_capacitance，variable_2代表input_net_transition。每个变量是两个断点组成。lookup table的名字是任意的，而变量可以是一个，两个或三个，每个断点的数量一般没有限制。

lookup table的第二部分则描述了具体哪个功能调用了上述模板，rise_transition描述的是单元输出信号的上升时间。它调用的就是由lu_table_template 定义的名为delay_template_2x2的模板。rise_transiton 中 index_1和 index_2是与上升时间相关的两个变量，如果想知道它们分别代表哪个一个变量就需要到delay_template_2x2的模板中查找，这里我们知道index_1代表输出pin的连线负载电容，index_2代表输入信号transition。

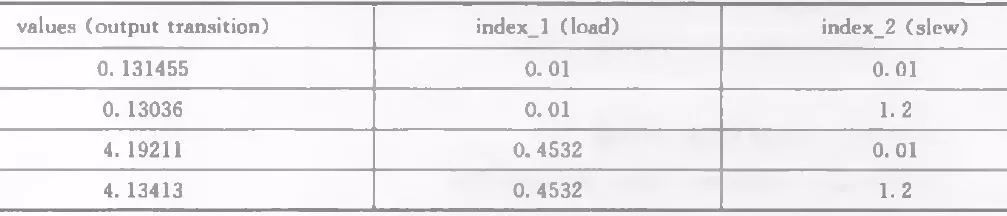

values与index可以表达为value=f(index_1，index_2)。当输出端线负载为0. 01，输入斜率为0. 01时，输出上升时间为0.131455。当输出线负载为0.01，输人斜率为1 .2时，输出上升时间为0.13036。同理，当输出端线负载为0.4532，输入斜率分别为0.01和1.2 时，对应另外两个上升时间。如下图所示：
