MOS管驱动电阻并联二极管的作用

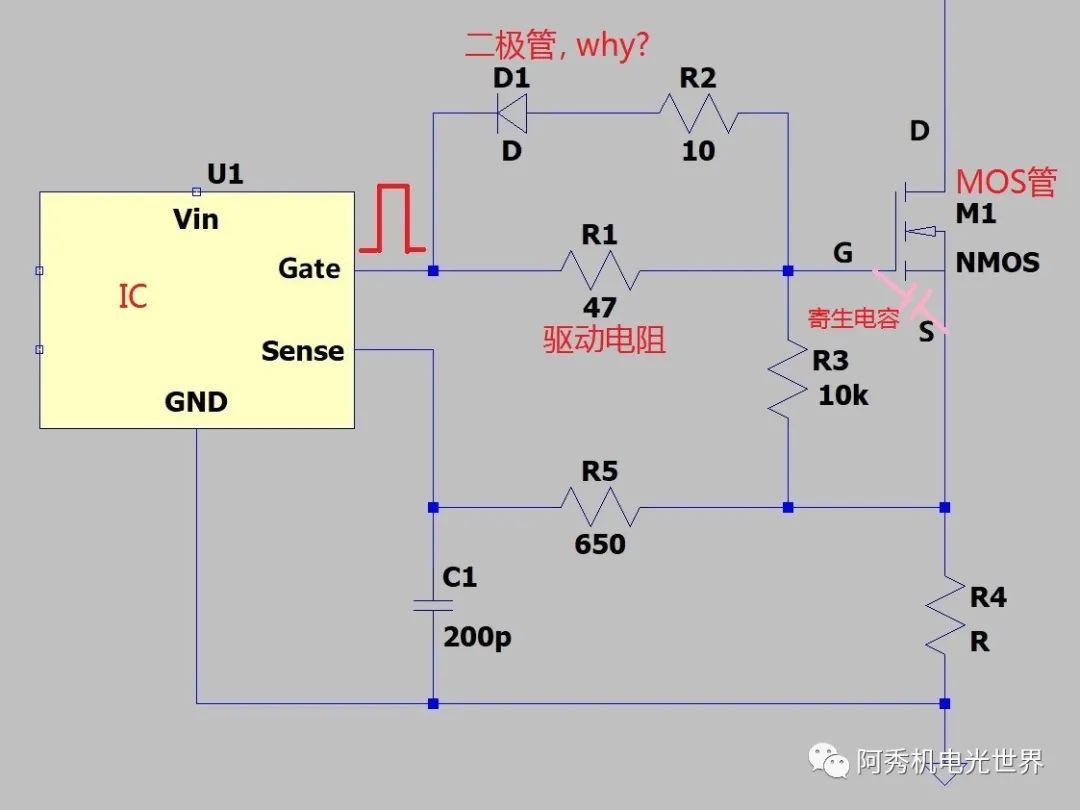

今天学习LED开关电源里面一个细节：MOS管的驱动电阻为啥要并联一个二极管，如下图所示：

1，R1电阻，一般称为驱动电阻，能否省略该电阻R1？

因为MOS管栅极G和原极S存在寄生电容。当IC输出高电平时，如果没有R1电阻，电流直接流进寄生电容。在寄生电容没有电时，电容相当于短路，容易烧毁IC。因此R1起到限流作用。

2，为啥要给R1电阻并联一个二极管和电阻？

当IC输出为高电平时，驱动电流通过R1电阻，给寄生电容充电，寄生电容两端电压逐渐升高。当寄生电容的电压上升到门极电压时，MOS管将导通。

当IC输出为低电平时，寄生电容的存有的电压，通过R1和R2放电，放电电流将流入IC内部。当寄生电容的电压下降到门极电压时，MOS管将关断。

因为电阻R3的阻值，远大于R1和R2，相当于开路，因此主要还是通过R1和R2来给寄生电容放电。

3，MOS管的工作要求

MOS管工作要求，一般要求：导通慢，断开快。导通慢的优点：防止上下桥臂同时导通，造成短路。关断快的优点：可以降低管子功耗和发热。

总结：MOS管要慢通快断，并联二极管给寄生电容快速放电。
