反激式转换器的特性/优点/应用/设计要求

反激式转换器的特性

优势：

使用耦合电感器充当隔离变压器并存储能量;

输入至输出隔离;

使用占空比和匝数比来升压或降压;

易于实现多个输出;

无需单独的输出电感器;

最适合较低功率水平。

弊：

高输出纹波电流;

高输入纹波电流;

环路带宽可能受到右半平面 （RHP） 零的限制。

图11 反激式转换器的特性

6.5 反激式的优点和应用

使用最简单、最便宜的隔离拓扑

使用的最小电源组件数：4

最广泛理解、实现和广泛支持的拓扑之一

出于这些原因，反激式转换器是功率范围《150 W的应用的理想选择。

6.6 反激的重要波形

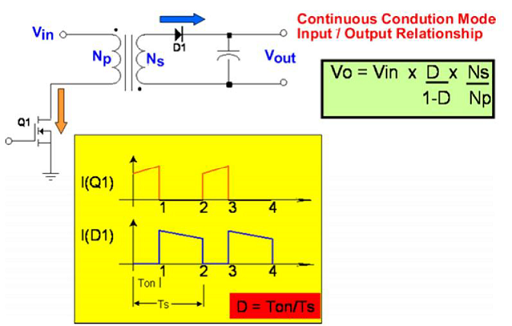

图12 连续导通模式输入/输出关系

当开关导通，电感电流上升时，可以看到其电流的模式与降压升压非常相似，唯一的区别是初级侧和次级侧的匝数比，从中我们可以意识到变压器也起着电感器的作用。

6.7 反激的稳态分析

图13 变压器相关值（匝数比、电感）

上图显示了导通转换时的波形和续流二极管波形，从中我们还可以看到，开关的波形加上二极管的电流波形就是电感的电流波形。

6.8 反激式转换器的设计

必须选择合适的反激式转换器元件来处理必要的电流和电压应力，这些应力由上一章中给出的公式确定。所有这些应力都与变压器有关：匝数比、电感。

图14 反激式转换器的设计

占空比和匝数比由工程师设计。它具有最小或最大输入电压的相应占空比，具有稳定的工作电压。此时，您要做的是优化效率。当然，很少有工程师这么想，因为反激式的一般用途是在低功耗情况下，效率问题不是那么严格要求。

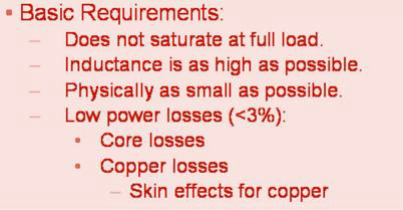

图15 反激式设计的基本要求

请注意，由于趋肤效应，高频开关变压器需要多根细线。需要高电感，以在宽负载范围内保持连续导通模式的操作，使初级和次级电路中的纹波电流变低。
