比较常见的功率整流器和滤波电路分享

（1） 半波整流电路

它是最简单的整流电路。输出脉动直流电流中的纹波相对较大。它通常不适用于需要高压平滑性的视听产品和线性放大电路，但它是充电和电镀工艺的理想选择，也可用于负载。电流低于10mA的电路。

（2） 桥式整流电路

交流电的正半周期和负半周期分别由四个二极管整流，以合成具有较高直流电含量的脉动直流电。其纹波系数和纹波频率与全波整流器相同，如下图所示。

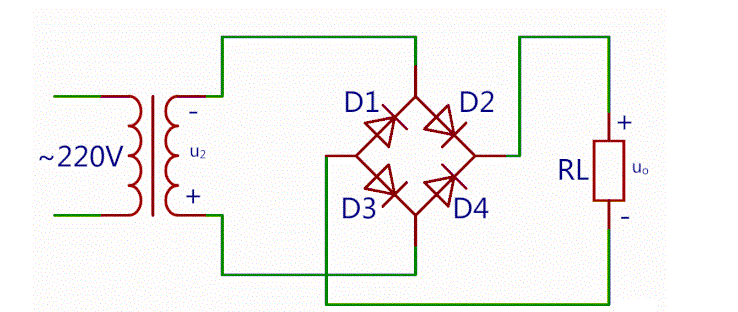

桥式整流电路

（3）全波整流电路

它可以用中心抽头整流变压器输出的交流电的正负半周期，并输出脉动直流电，进而降低直流电的纹波系数，如下图所示。

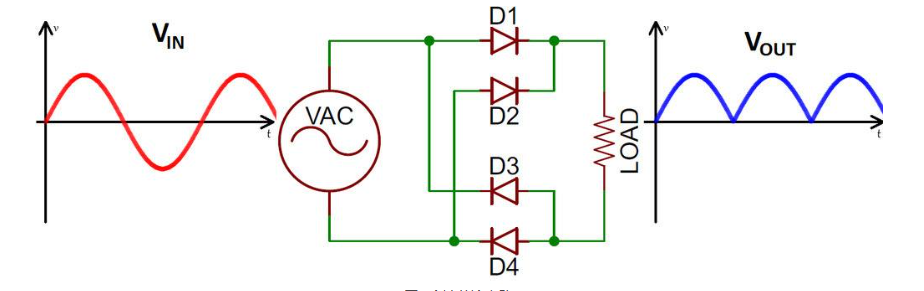

全波整流电路

（4） 电容滤波器

利用电容器充放电特性，在整流输出电路中并联电容器，滤除含纹波的直流电源，平滑输出直流电源。相同脉动频率的整流滤波电路电容容量越大，滤波效果越好;相同容量的电路脉动频率越高，滤波效果越好。

（5） 电感滤波器

利用电感对交流电的电感特性，在整流器输出电路中串联电感器，以阻止交流电元件的通过，使输出直流电更平滑。电感越大，滤波性能越好，纹波频率越高，相同电感的电感的滤波效果越好。

（6） π型过滤器

π型滤波器是一种“LC滤波器”，它利用电容器和电感器各自的滤波特性形成多个滤波器。该滤波器的优点是重复滤波、直流电阻小、损耗低。一般适用于大电流负载。并且整流器具有较大的纹波系数。

（7） RC滤波器

这种滤波器由两个电容器和一个电阻器组成。它利用C1的快充和慢速放电，在C1的正端保持一定的压降，使输出电压变得平滑稳定。相对于负载RL，电路中的R1和C2成为纹波电压的分压器，使负载上端的纹波被C2短路（吸收），负载施加的直流电压变得更平滑。RC滤波器具有体积小、重量轻、经济、方便等优点，因此广泛用于负载电流较小的整流器。
