单相半波整流电路详解

在电子电路中工作时，它们中的大多数使用直流电源。整流电路的工作原理是利用电子元件的单向导电性，将正负极性的交流电变成只有一个极性的直流电。整流电路有两种类型：单向和三相。这里我们将介绍一些单相整流电路的基本知识。

单相整流电路主要包括单相半波整流、单相全波整流和单相桥式整流。下面主要介绍单相半波整流。

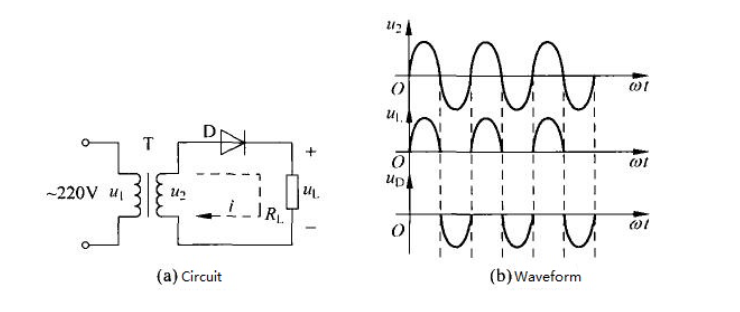

单相半波整流电路由变压器T、整流二极管D和负载电阻RL组成。如图1所示。变压器T将220V工频交流电u2降低到几伏或十伏以上交流电，这是变压器T次级侧的输出电压。

单相半波整流电路和波形

该电路使用二极管的单向电导率进行整流。在U2的正半周期内，二极管D向前传导。电流从变压器次级线圈的上端流过二极管D，流过负载电阻RL并流回变压器次级线圈的下端。输出电压UL是正弦波的正半周期。

在U2的负半周期中，二极管D被反向阻断。整流电路中没有电流，输出电压UL为零。

输出信号uL的波形如图1（b）所示。从图中可以看出，输出信号UL为半波脉动直流信号。如果我们忽略二极管的正向压降和变压器的内阻，其一个周期的平均值为

在公式中，U2是变压器二次侧电压U2的有效值。负载电流iL的平均值

单相半波整流电路的优点是结构简单，元件少。但是，输出电压具有较大的纹波分量，并且仅使用一半的波。因此，它只适用于一些要求较低的场合。
