精密宽带宽输出信号链

时间：2023-06-27 14:35

人气：

作者：admin

导读：快速精密DAC自行制造一类新产品。它们旨在将传统精密DAC的精度与高速DAC的速度相结合。当然，快速DAC无法实现数百MSPS，这是有充分理由的。...

快速精密DAC自行制造一类新产品。它们旨在将传统精密DAC的精度与高速DAC的速度相结合。当然，快速DAC无法实现数百MSPS，这是有充分理由的。

精度意味着在电压、温度和过程中再现相同的输出电平。精密应用的一个关键参数是信号的瞬时幅度，快速精密DAC的目标是尽快达到正确的值。快速建立到高精度所需的带宽远远超过基础信号的频率。

另一方面，高速DAC适用于信号带宽与DAC带宽相似的通带应用，因为信息以信号的频谱特征而不是其瞬时值编码。

主要应用组

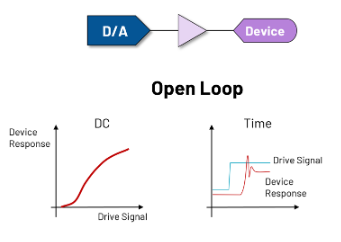

开环应用。DAC驱动电路，其响应仅取决于转换器和信号链的精度。响应时间由数据传输和建立时间决定。响应时间越短，测量速度越快。例如，扫描电子显微镜，当光束落在现场时取样。

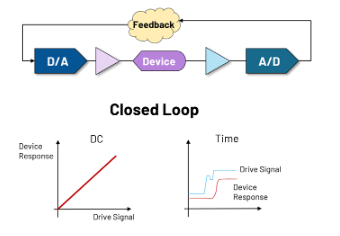

闭环应用。DAC驱动电路，其响应由ADC监控。响应时间取决于数字处理链（包括转换器）的延迟和信号链的建立时间。采样率越高，数字处理电路的延迟越短。例如，模拟电动动力传动系的传感器和执行器。

快速精密DAC的多市场适用性

	扫描电子显微镜。DAC用于引导电子束在样品上产生光栅，产生数千万像素。快速DAC可将成像时间从几分钟缩短到几秒钟。
	射频功率和 SMU。以恒定功率驱动负载需要连续调整控制信号。DAC和ADC越快，电路补偿的变化就越快。例如，频谱分析仪扫描大带宽并补偿每个频率的不完美SWR。
	硬件在循环中。这是一个闭环应用，其中DAC和ADC用于测试或仿真系统的响应。闭环系统的带宽和响应时间取决于ADC和DAC。随着快速精密DAC的出现，这些系统在性能方面取得了巨大的飞跃。该技术在汽车测试行业中有许多应用。
	电阻抗谱/断层扫描。这种新兴的成像技术提供了组织的高分辨率和生理分化。快速精密DAC可以取代DDS发生器，允许使用基于OFDM的信号同时测量各种频率的阻抗。
	气体光谱法。气体光谱仪需要直流和交流的组合来驱动激发气体分子的电极。快速精密DAC的速度和精度可以取代传统精密DAC和DDS发生器的组合。
