二极管有什么用，如何连接电路中的二极管

二极管是让电流沿一个方向流动并阻止其向另一个方向流动的组件。它有两个引脚;阳极和阴极。

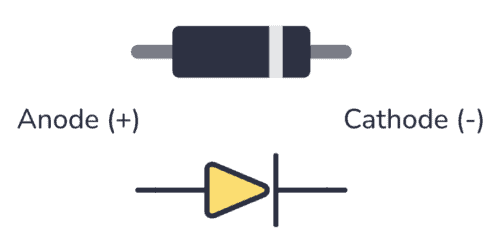

二极管符号看起来像指向一条线的箭头。线代表阴极侧，二极管元件本身上的线标记也是如此。

如何连接电路中的二极管？

二极管会阻塞或让电流流动，具体取决于您在电路中的连接方式。下面您可以看到一个示例电路。

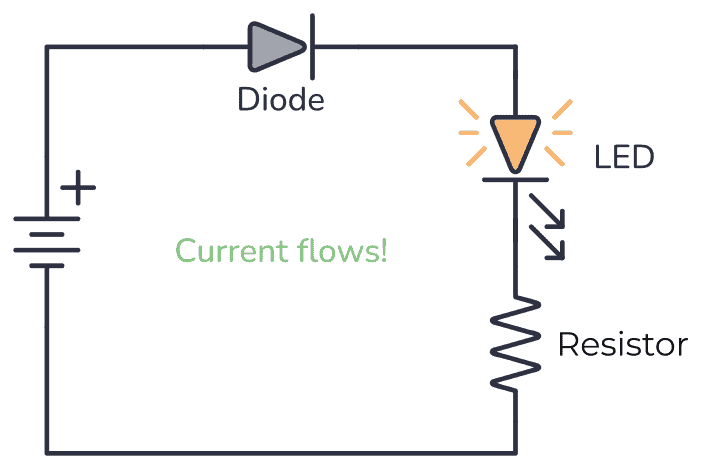

在上面的电路中，二极管以正确的方向连接。这意味着电流可以流过它，使发光二极管（LED）亮起。

但是，如果我们以相反的方式连接它会发生什么？

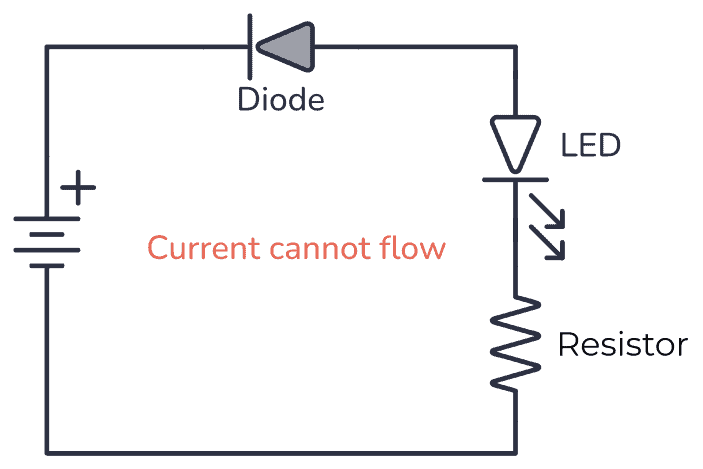

在第二个电路中，二极管的连接方式错误。这意味着电路中不会有电流流动，并且 LED 将关闭。

二极管有什么用？

标准二极管可用于一系列事情，从创建声音效果到电源。下面，您可以看到一些电路示例，并解释了二极管的用途：

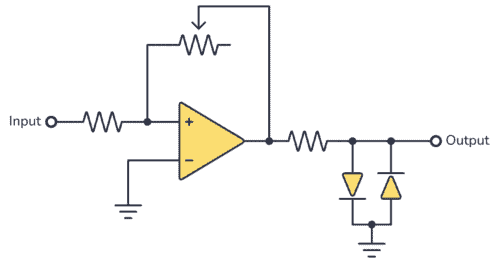

音效剪辑：通过以相反的方向并联放置两个二极管，您可以获得削波效果，从而产生过载声音效果，通常用于吉他踏板。

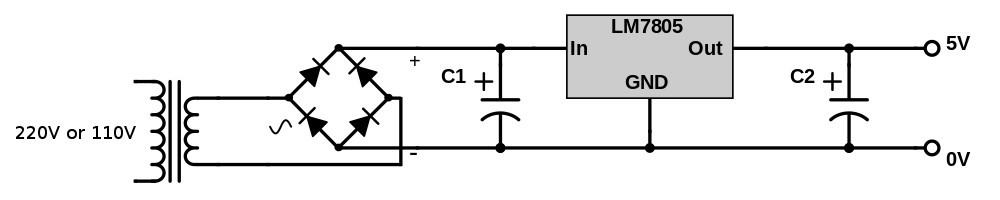

从交流电转换为直流电：有时，二极管用于通过放置四个整流二极管来从交流转换为直流，以创建一个桥式整流器。这通常在电源中的变压器之后使用，然后是稳压器。

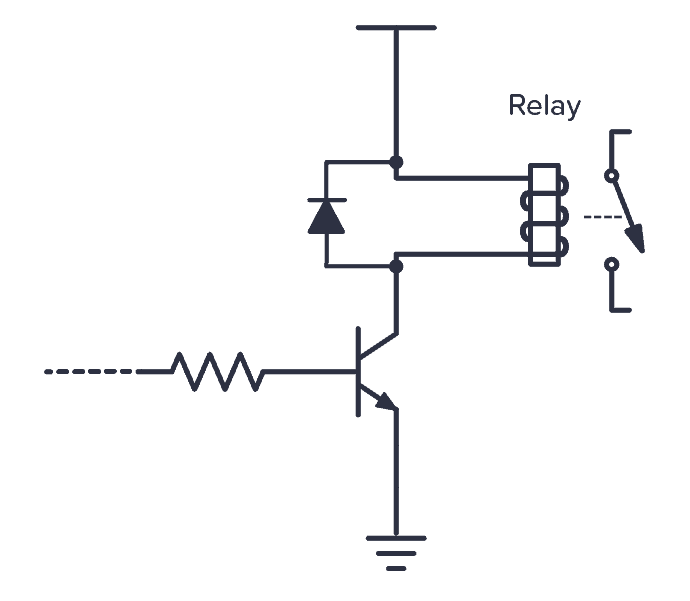

防止电压尖峰：电机和继电器等组件基本上是电感器，这意味着它们的电流将在电源关闭后尝试继续流动。二极管用于安全放电。

二极管的工作原理

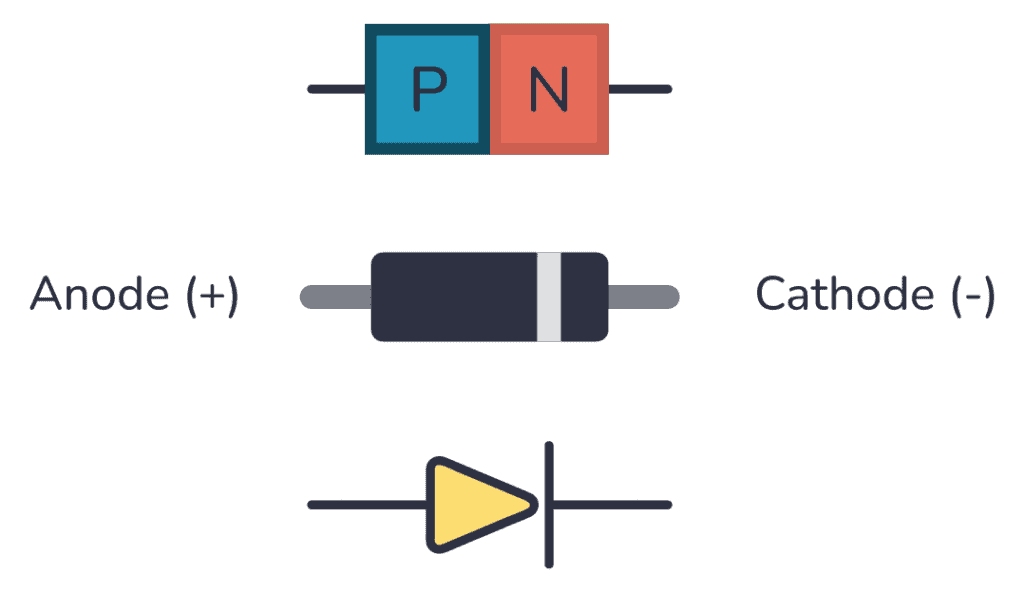

二极管由PN结创建。通过将负掺杂和正掺杂的半导体材料放在一起，您可以获得PN结。

在这两种材料的交汇处，会出现一个耗尽区域。这个耗尽区域充当绝缘体，拒绝让任何电流通过。

当从正极向负极施加正电压时，两种材料之间的耗尽层消失，电流可以从正极流向负极。

当您在另一个方向（从负侧到正侧）施加电压时，耗尽区域会膨胀并阻止任何电流流动。
