新品 | 带有集成自举二极管和OCP的1200V半桥栅极驱

新品

带有集成自举二极管和OCP的1200V

半桥栅极驱动器2ED132xS12x系列

带有集成自举二极管和过流保护OCP的1200V SOI半桥栅极驱动器2ED132xS12x系列

产品型号：

2ED1321S12M

2ED1322S12M

2ED1323S12P

2ED1324S12P

EiceDRIVER SOI系列诞生了首批1200V SOI半桥产品，用于高功率应用，如商用HVAC、热泵、伺服驱动器、工业变频器、泵和风机（高达10kW）。这个2ED132x系列有4个型号，分别为2种不同的封装的4种产品：DSO-16和DSO-20，均采用300mil宽体封装。它们不仅非常适合IGBT，也适合1200V SiC MOSFET。英飞凌SOI技术提供了出色的坚固性和抗扰性，以应对VS引脚上的负瞬态电压（SOI没有寄生晶闸管结构）。这保证-VS瞬变在重复的700ns脉冲下，100V的电压抗扰度。

产品特点

集成了超快速的高压自举二极管（1V typ. @0.3mA,30Ω tpy.）

高边/低边都带有源米勒钳位器（AMC，2.3A能力）

高边/低边的短路钳位（SCC，0.5A，10us能力）

高边/低边都有直通保护

RFE 1引脚支持3种功能（启用、故障输出、故障清除定时器）和UVLO保护

超快速的过电流保护，带有更高的精度+/-5%的比较器

应用价值

英飞凌保证-100V，700ns NTSOA

客户可以利用所有钳位功能，提高开关速度

可以可靠驱动栅极阈值低的的开关器件

提供基本的保护功能，如UVLO、AMC、FO、STP、SCC等。

大电流能力

只用一个电源就能设计出超级紧凑的尺寸

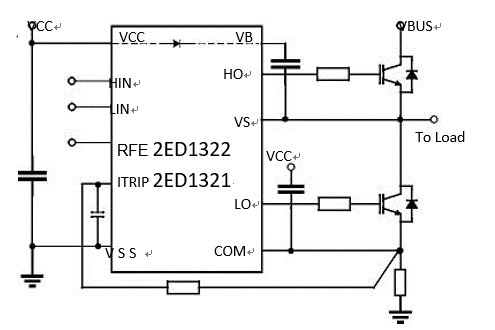

产品框图

应用领域

商用HVAC

热泵

伺服驱动器

暖通空调风机

工业机器人

泵类
