基于二极管的桥式整流电路

二极管是整流器的主要组件。整流器的功能是将输入的交流信号转换为直流信号。半波、全波和桥式整流器是整流器的三种重要类型。然而，在这些桥式整流器中被广泛使用，因为它比其他类型的具有优势。

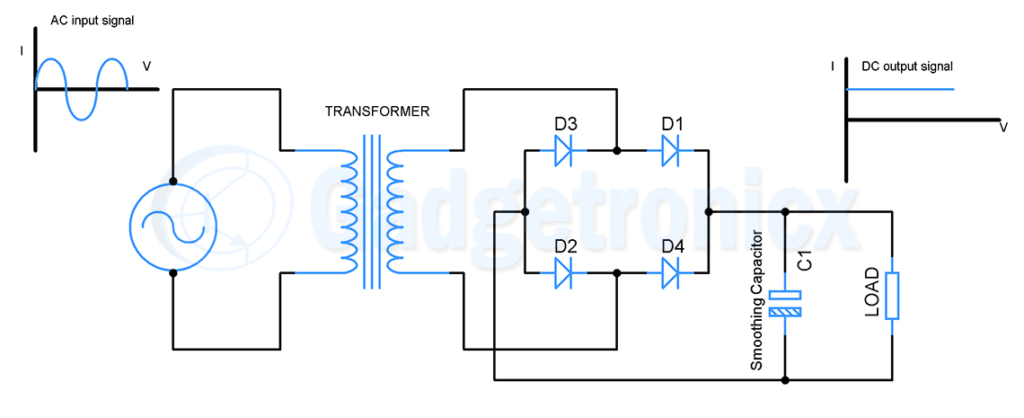

上图为桥式整流电路。它使用 4个二极管背靠背连接。这广泛用于将输入的交流信号转换为直流信号的电源。在所有整流器中，桥式整流器被证明比其他整流器具有更多优势，因此我们将在这里看看它的工作原理。该电路的工作从交流电源开始，交流电源进入降压变压器，将高压交流信号转换为低压交流电。然后，降压的交流信号通过以桥式配置排列的二极管D1、D2、D3和D4。

这是这里发生的事情，交流信号包括正半周期和负周期。在正半周期二极管D1传导电流，因为它是正向偏置的，并通过二极管D2流回交流电源的负极端子。类似地，当交流信号的负半周期通过桥式整流器时，电流流过二极管D4并流过负载电阻R。然后，它进入二极管D3回到电源的正极端子。合成输出信号如上所示。为了进一步转换此纯直流信号，使用平滑电容器。电容器的目的是平滑该输出信号，使输出成为稳定的直流信号。

与全波和半波相比，桥式整流器具有显着的优势。

桥式整流器的输出电压约为输入电压的0.67V最大值。

输出信号的纹波频率将是输入频率的两倍，这使得使用小型平滑电容器而不是笨重的电容器可以轻松消除纹波。
