数字信号与模拟信号及脉冲信号的区别

有关数字信号与模拟信号及脉冲信号的区别，模拟信号与模拟电子电路，数字信号和数字（电子）电路，以及脉冲信号的定义与作用图解。

数字信号与模拟信号及脉冲信号的区别如下：

1、模拟信号与模拟电子电路：在数值上和时间上均连续变化的信号称为模拟信号，输人信号和输出信号均为模拟信号的电子电路（如各种放大电路等）称为模拟电子电路，这类电路研究的目标是它们的输入和输出信号的大小和相位关系。

2、数字信号和数字（电子）电路：在数值上和时间上均不连续的信号称为数字信号或脉冲信号，输入和输出信号均为数字信号的电子电路称为数字（电子）电路，这类电路研究的目标是它们的输出与输人间的逻辑关系。

3、脉冲信号足一种跃变信号．并且持续时间短暂，最常见的是矩形波和尖顶波，对于矩形波而言，它的参数有幅度、宽度、周期、上升沿和下降沿等。此外，脉冲还有正、负之分。如果脉冲跃变后的值比初始值高，则为正脉冲；反之，则为负脉冲。

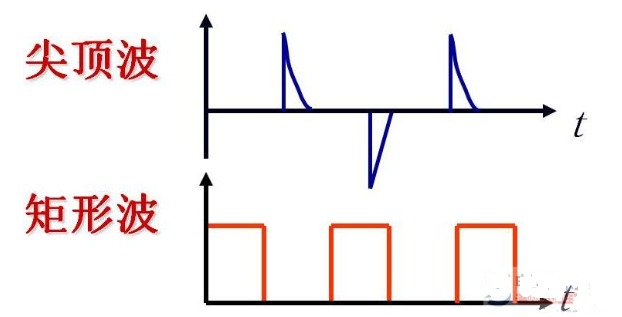

图1 矩形波和尖顶波

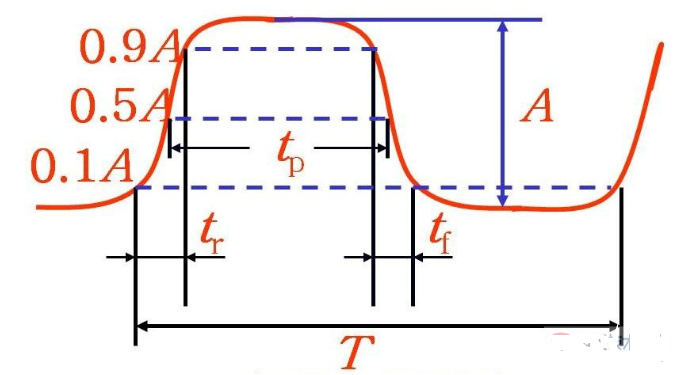

图2 实际的矩形波
