CM3003：高性价比MOS管/IGBT管栅极驱动器

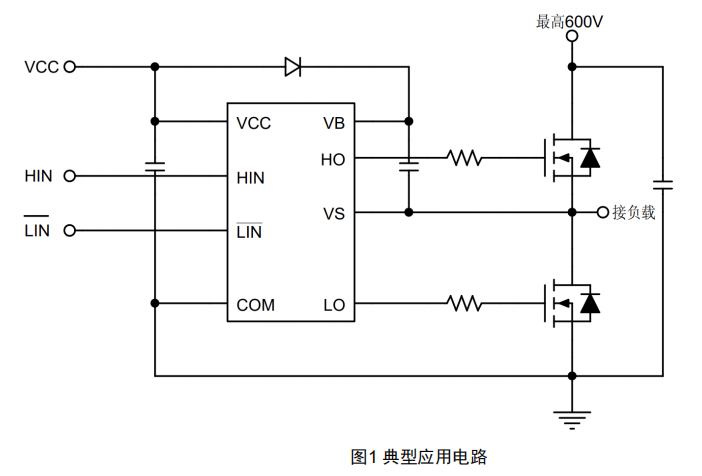

摘要：CM3003是一款高性价比的MOS管和IGBT管栅极驱动器芯片，具有逻辑信号输入处理、欠压保护、电平位移、脉冲滤波和输出驱动等功能。该芯片适用于无刷电机控制器和电源DC-DC中的驱动电路，并具有600V的高侧工作电压和10V～20V宽范围的低侧Vcc电源电压。本文将介绍CM3003的功能描述、应用领域、典型应用和产品特点。

正文： CM3003是一款经济实惠且功能强大的MOS管和IGBT管栅极驱动器芯片。它内部集成了逻辑信号输入处理电路、欠压保护电路、电平位移电路、脉冲滤波电路和输出驱动电路等功能模块。该芯片专门用于无刷电机控制器和电源DC-DC中的驱动电路。

CM3003具有高侧工作电压可达600V，适用于要求高电压驱动的应用场景。同时，它的低侧Vcc电源电压范围广泛，可以在10V至20V之间灵活选择，满足不同系统的需求。芯片的输入通道HIN内部集成了一个2M下拉电阻，而LIN内部集成了一个2M上拉电阻，使得在输入悬空时上下功率MOS管处于关闭状态。

在应用领域方面，CM3003广泛应用于开关电源、半桥和全桥电路等领域。它可以在逆变电源、电机驱动和开关电源等系统中发挥重要作用，提供可靠的驱动功能。

CM3003具有多项出色的产品特点。首先，它采用高侧悬浮自举电源设计，耐压可达600V，能够应对高压环境。其次，该芯片兼容3.3V、5V和15V多种逻辑输入电压，最高频率支持500KHz，具有较高的适应性。此外，VCC和VB端电源都带有欠压保护功能，保证系统的稳定运行。芯片还具有IO+/- 0.21/0.36A的输出电流能力，内建死区控制电路，以及大于50V/ns的dv/dt耐受能力。逻辑可操作的VS直流负压低至-10V，使得CM3003在复杂的电路环境中能够提供可靠的操作性能。

CM3003的输入通道采用高电平有效的HIN和低电平有效的LIN，分别控制高端HO输出和低端LO输出。此外，芯片还具有带有迟滞窗口的施密特触发输入，进一步提高了系统的稳定性和可靠性。封装形式采用SOP-8，便于安装和集成到现有电路设计中。

综上所述，CM3003是一款高性价比的MOS管和IGBT管栅极驱动器芯片。它集成了多项功能模块，适用于无刷电机控制器和电源DC-DC中的驱动电路。具有高侧工作电压、广泛的低侧Vcc电源电压范围以及多项保护和控制功能，CM3003能够提供可靠且高效的驱动能力。在开关电源、半桥和全桥电路等领域，CM3003是一款值得信赖的选择。
