频率合成器是影响系统指标的原因吗？

我们常说频率合成器常被比作电子系统的“心脏”，那频率合成器是如果影响系统指标的呢？

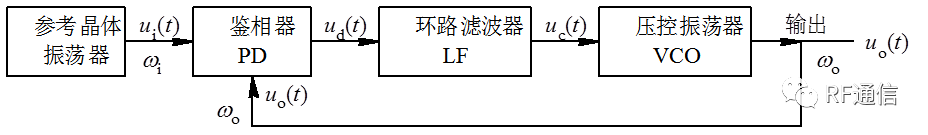

1.工作原理PLL

由鉴相器（PD），环路滤波器（LPF），压控振荡器（VCO）三个基本模块组成的一种相位负反馈闭环系统。

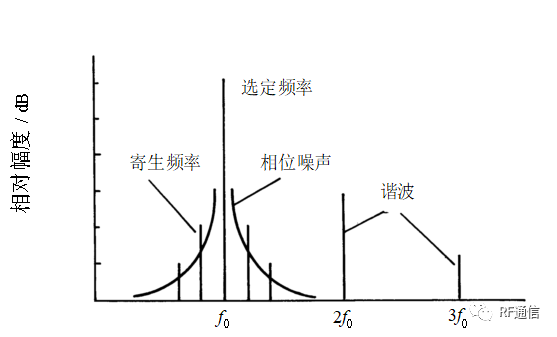

1.相位噪声

相位噪声：正弦波瞬时相位Φ(t)=ωt+φ(t)=线性相位ωt+随机相位φ(t)，随机相位φ(t)的功率谱就是相位噪声谱，归一化后用功率谱密度表示。

相位噪声采用相对值表示：

相位噪声相当于一个噪声源对正弦波进行相位调制，若相位噪声较小，则调相指数(最大相偏)很小，φ(t)的功率谱与正弦波的功率谱相差不太大，所以用频谱分析仪测正弦频谱时，只能大致能观察相位噪声（但不准确，而且频谱分析仪的动态范围偏小）。

相位噪声中，窄带分量就是杂散。

通常我们说相位噪声很重要，那相位噪声如何影响指标，相位噪声又是怎么提出技术要求的呢？

我们经常看到的指标要求

邻信道功率比：≤-60dBc@±12.5kHz

邻信选择性：≤-60dBc@±12.5kHz

阻塞：≤-90dBc@±1MHz

互调要求：≤-60dBc@±50kHz@±100kHz

这些指标前文中讲过有一些与系统的线性有关，也与系统的相位噪声相关，那么是怎么与相位噪声有关的呢？

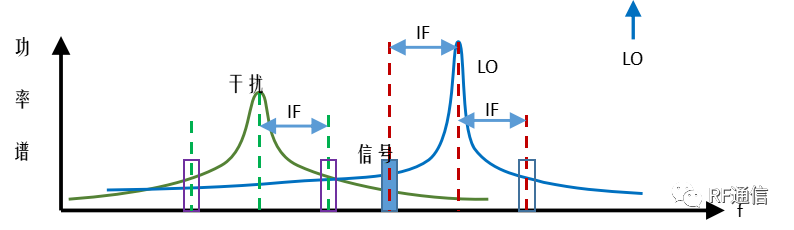

这里我们先提一个概念，倒易混频

正常mixing是拿LO当本振，去变RF的频率。倒易mixing是倒过来拿RF当本振，去变LO的频率。这两种mixing同时存在，只是强弱不同，与RF输入功率和LO远端相位噪声紧密相关。

倒易混频相当于天线端噪底从-174dBm/Hz抬高到L(Δf)+Pi。邻道选择性、阻塞即为倒易混频的一种，相当于抬高底噪。

以邻道选择性为例，根据倒易混频的要求即可算出对相位噪声的要求。

对相位噪声的要求如下：

第1邻道-60dBc@12.5kHz要求本振相位噪声必须低于-60-10log(12.5103)-10=-117dBc/Hz@12.5kHz。

指标换算即为邻道功率比对相位噪声的最低要求，12.5k的相位噪声为环路外噪声，根据频率源的计算公式可知，邻道指标对相位噪声的要求主要由VCO的相位噪声决定。在VCO的设计时就需要注意相位噪声的要求。同样的对于发射指标-发射邻道抑制可以同样换算出相位噪声的要求。

1.锁定时间

跳频发射机在频率跳变期间留出一定的时间，给频率合成器修改频率。

换频时间是指从频率合成器加载开始，到频率合成器的输出频率锁定，且相位抖动小于一定值（5°）的时间差。

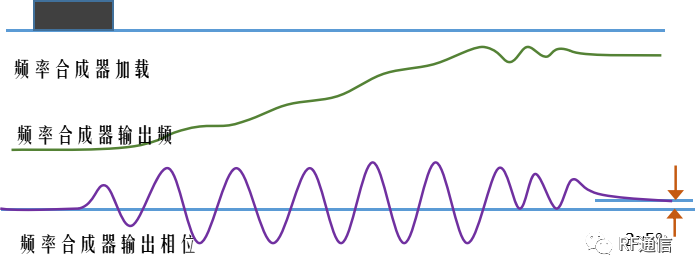

锁相环手册中一般会给出频率切换的时间，如下图所示锁定时间为25us，但是从频率加载的到锁定的时间是多少呢？这个要如何计算？

我们都知道，锁相环的加载是每一个clk送一个数，如果上图锁相环一共有6个寄存器，每个寄存器有32位，clk是5Mbps，那么从加载到锁定的时间是：0.2326+25=63.4us，在选择锁相环的时候就可以推算出锁定时间。

1.杂散来源

PLL电荷泵存在泄漏：参考频率、鉴相频率、数字时钟干扰等，这些都会以杂散的形式表现。

电源存在纹波，DC-DC共模干扰，放大器产生幅度杂散，VCO产生相位杂散。

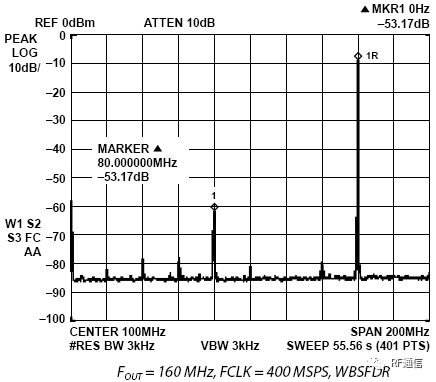

若fout的n次(主要是2、3次)谐波频率大于fclk/2，就会折叠回0~ fclk/2， 任何fout必有一个影子fclk- fout 。这个称之为整数边界杂散

杂散解决办法

启用Δ-∑调制（dither），将杂散能量转换为相位噪声能量，被调制到频率高端，通过低通环路抑制，杂散降低，但相噪变差；

电源：DC-DC开关频率的选择，低噪声LDO的选择；

电源滤波器：抗共模干扰，抑制浪涌；

单元电源：限流，抑制浪涌，限制地电流浪涌；

布局：遵循PCB上噪声分布；

内部干扰：远离DC-DC、数字器件；
