为基于EPOT的失调电阻网络寻找戴维南等效电路

本应用笔记解释了如何为基于电子控制电位计（EPOT）的失调电阻网络找到戴维宁等效电路。

要将图1所示的网络建模为图2所示的戴维宁等效值，请找到戴维宁电压（Vth）和戴维宁电阻（Rth）。在这种情况下，Vth与VOS相同（不存在外部负载），Rth是电压源短路时从VOS回望的电阻。首先用戴维宁等价物替换 EPOT，然后将该替换替换到原始网络中。

图1.

图2.

注1：在此分析中，N = （当前 EPOT 设置）/（抽头总数）。换句话说，对于 32 次抽头 EPOT，设置为 8 会使 N = 0.25。
注2：Vp= 正电源电压和 Vn= 负电源电压
注 3：V.jar= EPOT游标处的电压

图3.

求出 EPOT 的等效电阻 （R.jar），短路源，即它只是两个并联的电阻。

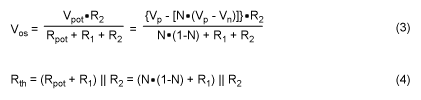

最后一步是将 EPOT 的戴维宁电路替换为原始电路，并找到整体戴维宁替换。

图4.
